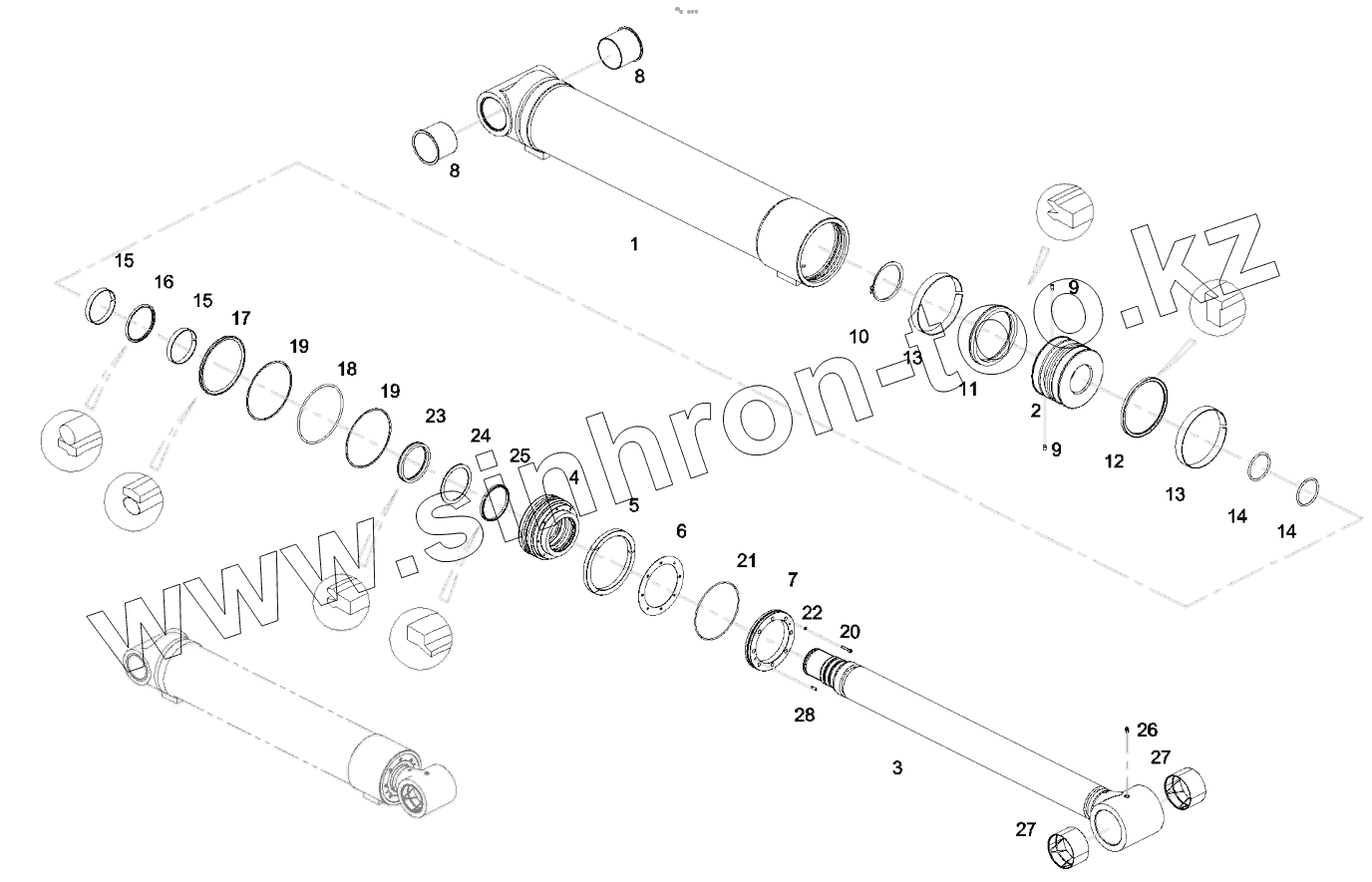

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13234430 CylinderпјЊboom 1

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

12

13

13

14

14

15

15

16

17

18

19

19

20

21

22

23

24

25

26

27

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	13234433		Cylinder barrel GP
2	12553560		Piston
3	13234436		Piston rod GP
4	11357233		Sleeve, guide
5	11123070		Ring, snap
6	11225976		Pad, seal
7	11225975		Ring, retainer, snap ring
8	A820208000400		Bushing
9	A210208000001		Screw
10	A210414000010		Ring, retainer
11	B230101002108		MPS-ring, seal
12	B230101000034		Ring, seal, OK
13	60128076		Orkot-ring, guide
14	A210609000273		O-ring
15	60128067		Ring, guide
16	B230101001077		GS-ring, seal
17	60124156		Seal, ktr D-ring
18	A210609000216		O-ring
19	10250753		Ring, retaining
20	A210204000133		Screw
21	A210609000276		O-ring
22	A210401000016		Washer
23	B230101002131		ZBR-ring, seal
24	12298490		Ring, retainer
25	24001272		AY-ring, dustproof
26	A210804000001		Nipple, grease
27	A820208000112		Sleeve, shaft
28	A210208000020		Screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
