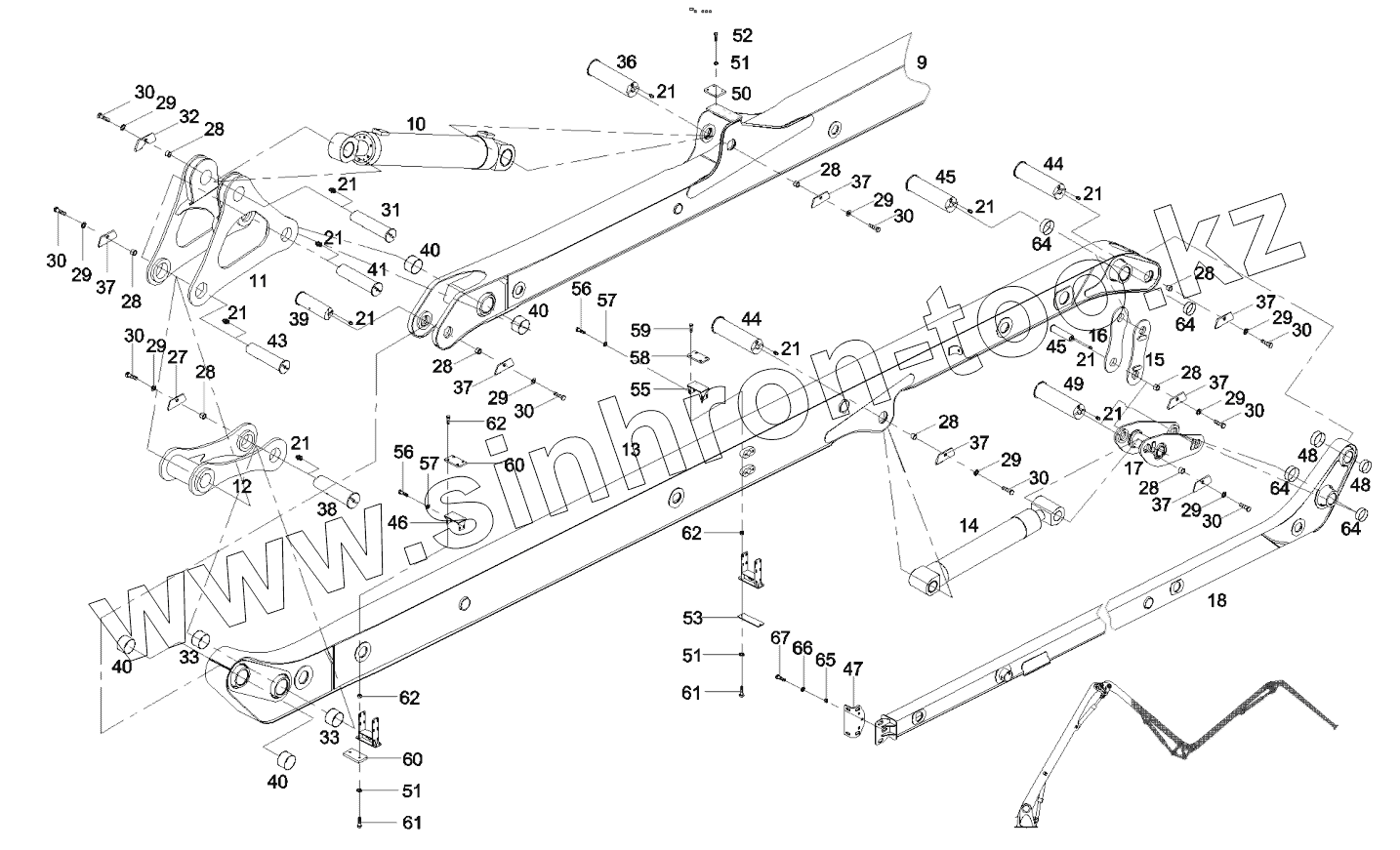

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13233665 Boom GP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
9
10
11
12
13
14
15
16
17
18
21
21
21
21
21
21
21
21
21
21
21
27
28
28
28
28
28
28
28
28
28
29
29
29
29
29
29
29
29
29
30
30
30
30
30
30
30
30
30
31
32
33
33
36
37
37
37
37
37
37
37
38
39
40
40
40
40
41
43
44
44
45
45
46
47
48
48
49
50
51
51
51
52
53
55
56
56
57
57
58
59
60
60
61
61
62
62
62
64
64
64
64
65
66
67
Позиция на иллюстрации Заводской номер детали Название детали
9 13442248 Boom
10 13229164 Cylinder, boom
11 13233304 Rod, tie
12 13023887 Rod, tie
13 13450595 Boom
14 13225469 Cylinder, boom
15 13233319 Tie rod
16 13233320 Tie rod
17 13233310 Rod, tie
18 13236093 Boom
21 60196290 Cup, oil
27 13025218 Baffle AS
28 13021566 Sleeve
29 A210404000004 Washer, 12 GB96.1
30 A210111000202 Bolt
31 13233521 Shaft
32 13025219 Baffle AS
33 A820208000395 Bearing
36 13021000 Shaft
37 12862233 Baffle AS
38 13233524 Shaft
39 13233525 Shaft
40 A820202000989 Bearing
41 13020478 Shaft
43 13233526 Shaft
44 13233527 Shaft
45 13020994 Shaft
46 13442256 Support AS
47 12231866 Plate, supporting, tail
48 A820202000991 Bearing
49 13020996 Shaft
50 12276778 Pad, buffer
51 A210405000007 Washer
52 A210204000146 Screw, M8x16 GB70.1
53 12742061 Pad, buffer
55 13235756 Support AS
56 A210111000199 Bolt
57 A210405000001 Washer
58 11033761 Pad, buffer
59 A210211000015 Screw
60 11207331 Pad, buffer
61 23000357 Screw
62 A210319000004 Nut
64 10210367 Bearing
65 A210314000004 Nut
66 A210405000003 Washer
67 A210111000053 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
