Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13229819 CylinderпјЊboom 2

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

4

4

5

6

7

7

8

9

10

11

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

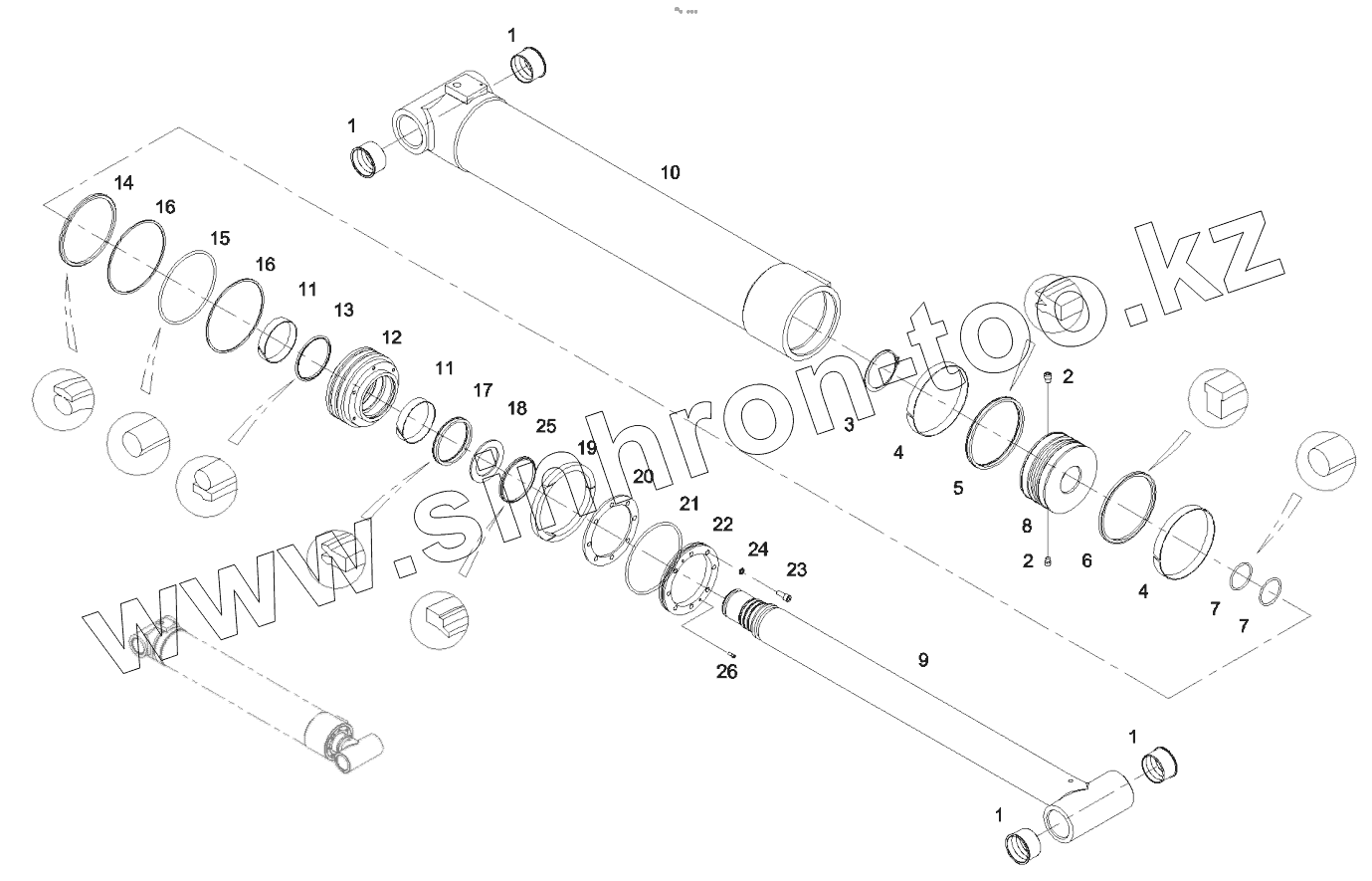

Позиция на иллюстрации	Заводской номер детали		Название детали
1	A820208000384		Bearing
2	A880801010064		Screw
3	A210414000014		Ring, retainer
4	60128075		Ring, guide
5	B230101002109		Seal, MPS-ring
6	B230101000142		Seal, OK-ring
7	A210609000310		O-ring
8	13229818		Piston
9	13229826		Piston rod GP
10	13229822		Cylinder body GP
11	60128067		Ring, guide
12	13229817		Sleeve, guide
13	A880806030051		Ring,buffering
14	60083231		Seal, K08-D-ring
15	60166540		O-ring
16	10250750		Ring, retainer
17	60011794		seal ring
18	12298491		Ring, retainer
19	A820208000025		Key, clipping, hole
20	11517896		Pad, seal
21	A210609000359		O-ring
22	11517903		Ring, retainer, snap ring
23	A210204000217		Screw
24	A210401000016		Washer
25	24001272		AY-ring, dustproof
26	A210208000020		Screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
