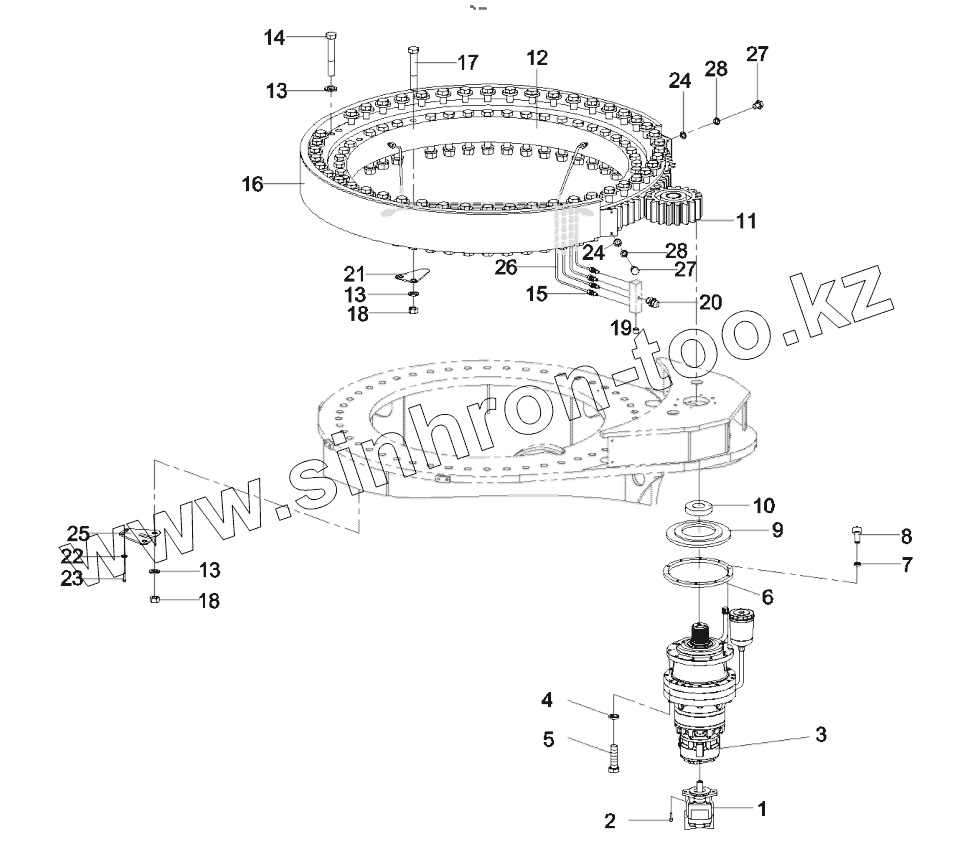

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13229662 Slewing mechanism

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

13

14

15

16

17

18

18

19

20

21

22

23

24

24

25

26

27

27

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	60022996		Motor, cycloid
2	A210204000206		Screw
3	A990303070000		Reducer GP
4	A210491000118		Washer 16GB1230
5	A210111000055		Bolt
6	A820203000213		Disc, eccentric
7	A210401000016		Washer
8	A210204000129		Screw
9	A820606010713		Ring, dustproof
10	11193561		Pad, copper
11	11193558		Gear
12	11198032		Bearing, slewing
13	A210491000132		Washer
14	A210110000304		Bolt
15	A210713000009		Connector, pipe
16	11203563		Plate, annular
17	A210110000234		Bolt
18	A210307000029		Nut
19	A210342000002		Screw plug, R1/8 JB/ZQ4446
20	A210804000002		Cup, oil
21	11203565		Gasket
22	A210405000007		Washer
23	A210111000089		Bolt
24	A210405000001		Washer
25	11203566		Gasket
26	A820207010071		Pipe, oil
27	A210111000079		Bolt
28	A210405000006		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
