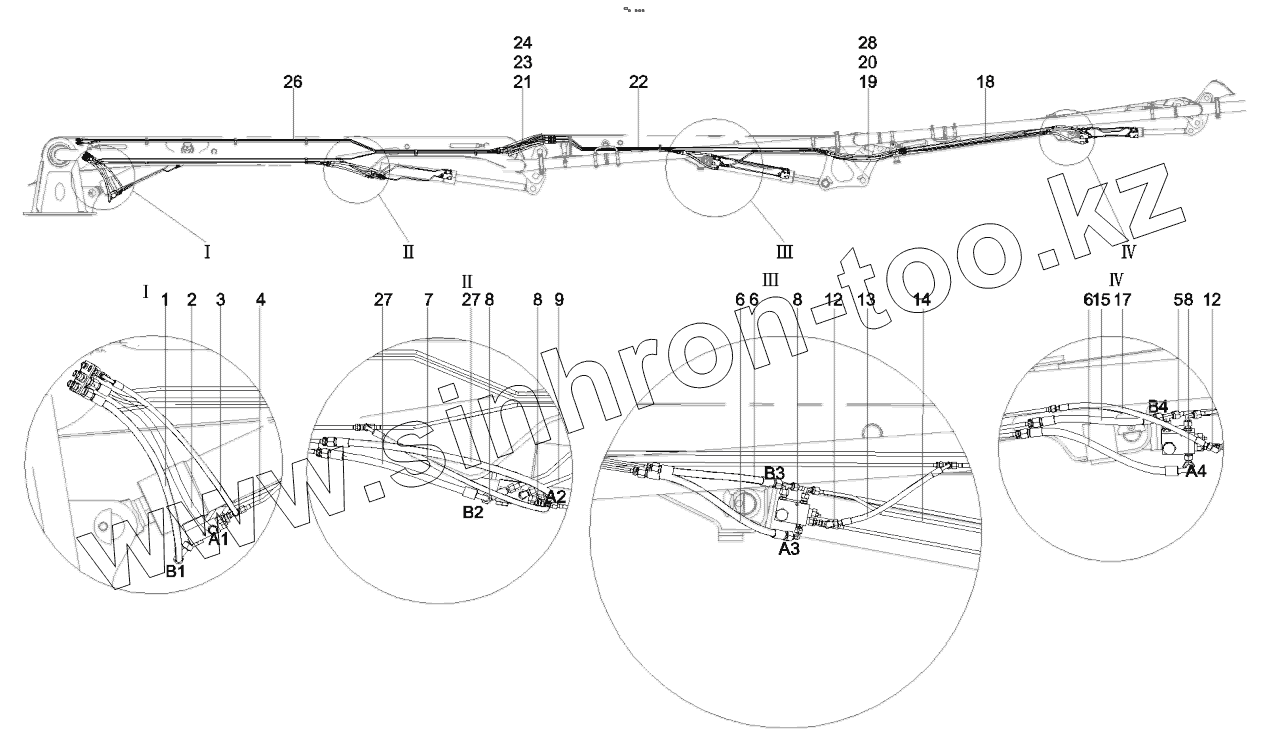

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13225801 Hydraulic system, boom

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
8
8
8
8
9
12
12
13
14
15
17
18
19
20
21
22
23
24
26
27
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 13424040 Hose,rubber
2 13416433 Hose,rubber
3 B230103000484 Hose, rubber
4 13225798 hydraulic system
5 B230103003876 Hose, rubber
6 13424360 Hose,rubber
7 12955777 Hose, rubber
8 60194448 Connector, pipe
9 13225788 Pipeline, hydraulic
12 B210780000636 Connector, hose, EW10LOMDA3C
13 60019596 Hose, rubber
14 13225790 Pipeline, hydraulic
15 13424355 Hose,rubber
17 13225791 hydraulic system
18 13225771 Pipeline, hydraulic,boom 3
19 13416376 Hose,rubber
20 60209265 Hose, rubber
21 60265107 Sleeve, protective, rubber hose
22 13225713 Pipeline, hydraulic,boom 2
23 13415943 Hose,rubber
24 B230103000439 Hose, rubber
26 13225787 Pipeline, hydraulic,boom 1
27 13424362 Hose,rubber
28 60263265 Hose,rubber
