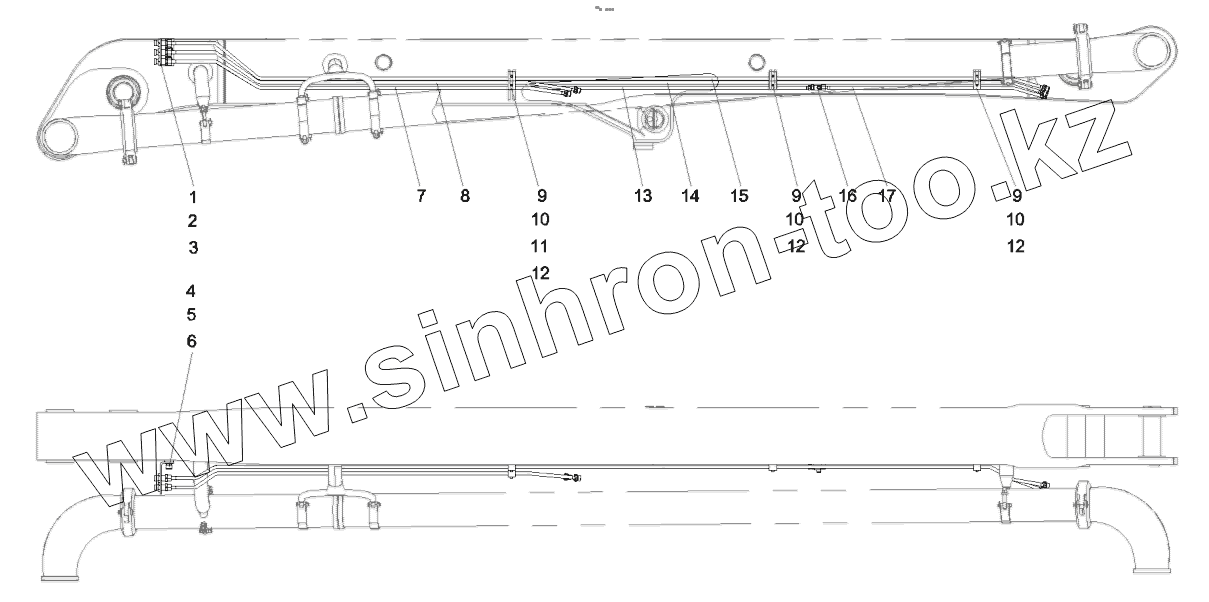

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 13225713 Pipeline, hydraulic,boom 2

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

10

10

10

11

12

12

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12765389		Plate, connector
2	60194447		Connector, pipe
3	B210780000647		Connector, pipe
4	A313041602516		Screw
5	A210401000004		Washer
6	A210405000003		Washer
7	13025964		Pipe, oil
8	13025966		Pipe, oil
9	60014671		Body, clamp
10	60202487		Nut
11	A210204000486		Bolt
12	A210204000133		Screw
13	13025962		Pipe, oil
14	13025968		Pipe, oil
15	13032467		Pipe, oil
16	B210780000015		Connector, hose, EL10LOMDA3C
17	13025970		Pipe, oil

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
