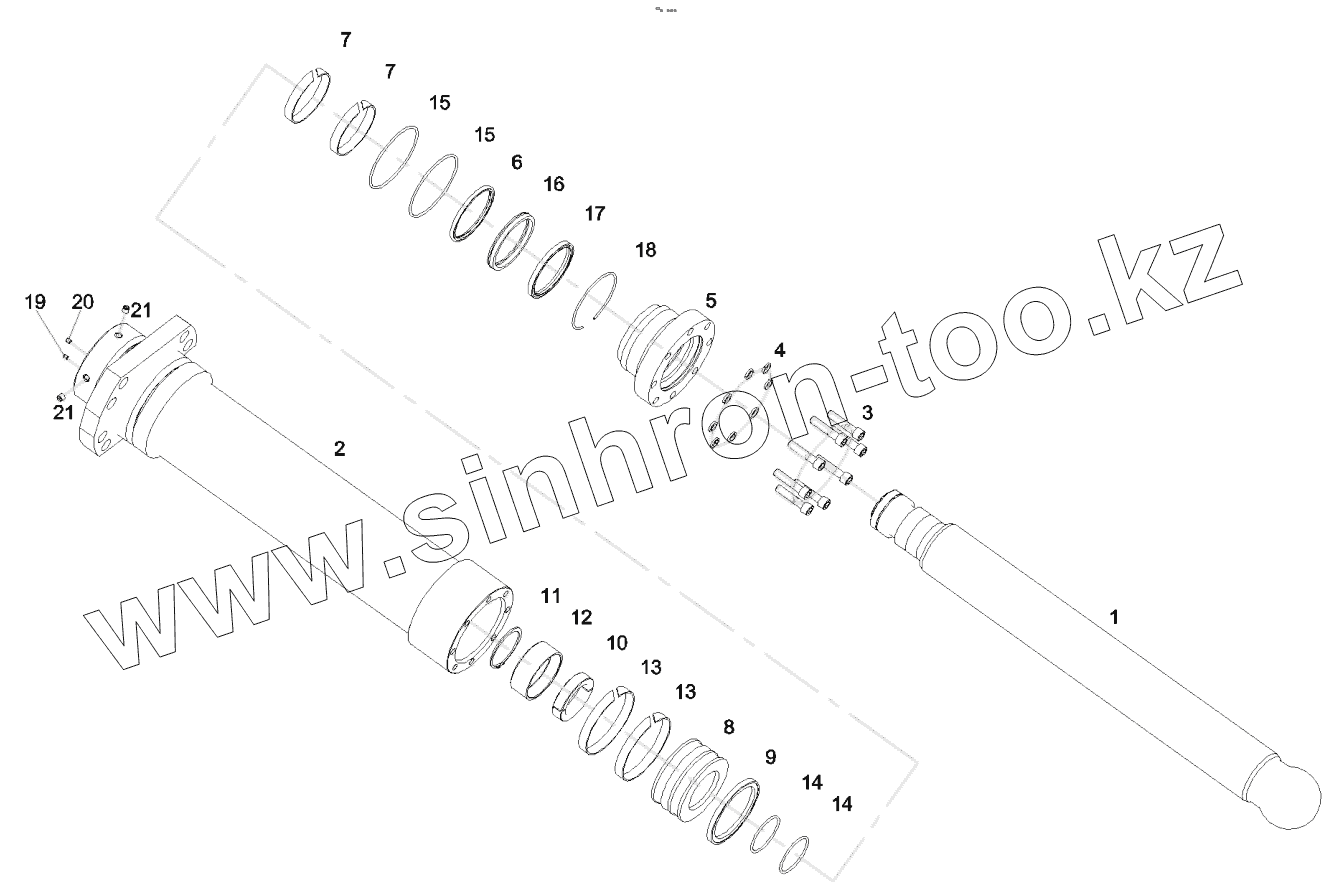

Каталог запасных частей к технике: SANY SYM5190THBDZ 30. 12620653 Cylinder, oil, outrigger

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

13

14

14

15

15

16

17

18

19

20

21

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12620656		Rod, piston
2	12620654		Oil cylinder body
3	A210204000255		Screw
4	A210401000002		Washer
5	10196849		Sleeve, guide
6	B230101000689		GS-ring, seal
7	60012506		Ring, molding guide
8	10196852		Piston
9	B230101000136		Seal, OK-ring
10	A820208000161		Key, clipping, shaft
11	A210414000033		Ring, retainer
12	A820202003241		Cap, key, clipping
13	60012455		Ring, molding guide
14	A210609000168		O-ring, 63x3.55 GB3452.1
15	A210609000157		O-ring
16	B230101002128		Seal, MPS-ring
17	60044255		Ring, dustproof
18	A210417000001		Ring, retainer
19	A820301018338		Plug, damping
20	A820301017919		Plug, damping
21	A210342000002		Screw plug, R1/8 JB/ZQ4446
