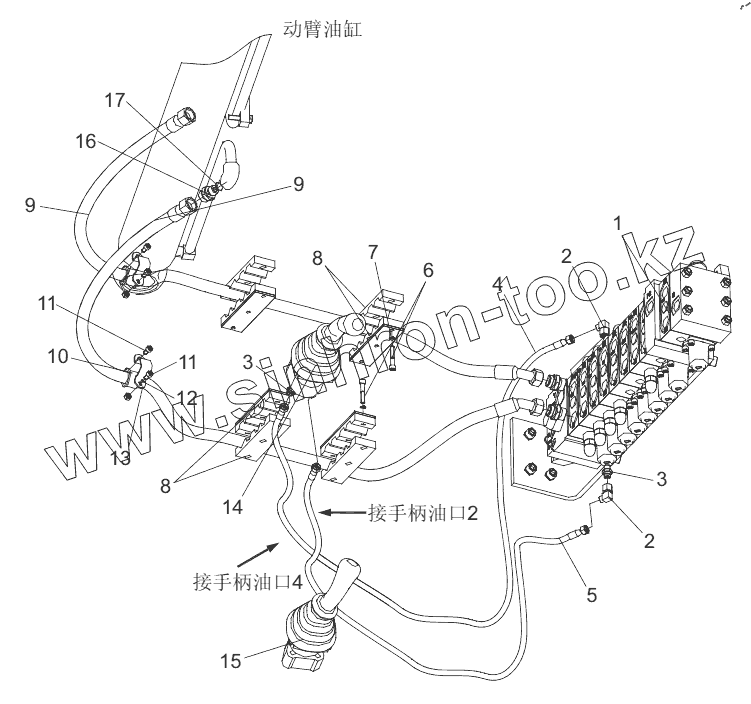

Каталог запасных частей к технике: SANY SY75C. Boom pipeline
1
2
2
3
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B220401000622 | Main valve | |
| 2 | B210780000418 | Connector, pipe | |
| 3 | B210780000176 | Connector, pipe | |
| 4 | B230103005779 | Hose | |
| 5 | B230103005775 | Hose | |
| 6 | A210204000170 | Screw | |
| 7 | A210405000007 | Washer | |
| 8 | A820601040451 | Hose clamp | |
| 9 | B230103005611 | Hose | |
| 10 | A820202005473 | Clamp, pipe, rubber | |
| 11 | A210204000146 | Screw, M8x16 GB70.1 | |
| 12 | A210401000017 | Washer | |
| 13 | A820101345654 | Hose clamp | |
| 14 | B229900002778 | Right handle | |
| 15 | B229900002777 | Left handle | |
| 16 | A820205002385 | Connector | |
| 17 | B230101000090 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
