Каталог запасных частей к технике: SANY SY75C9I2H. A810201068291 Pipeline, work equipment AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19

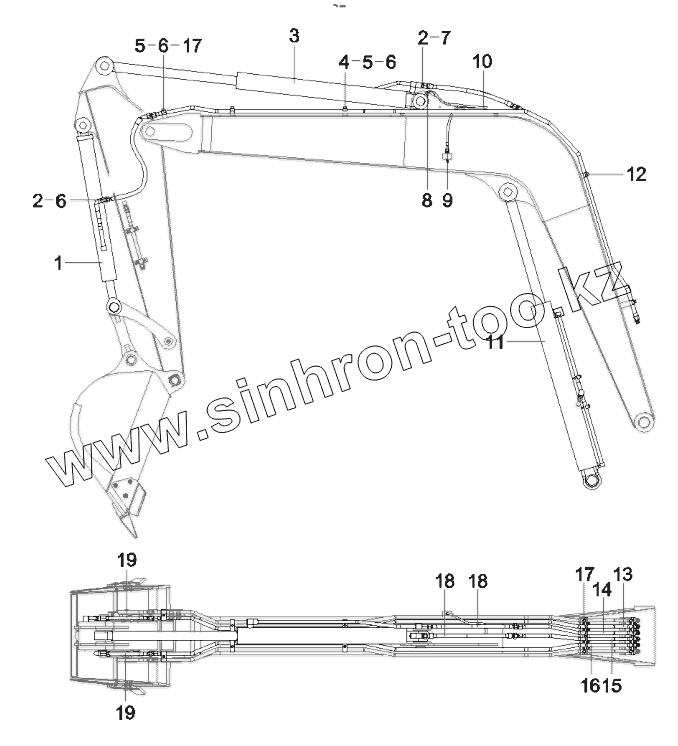

Позиция на иллюстрации Заводской номер детали Название детали
1 Cylinder, bucket Cylinder, bucket
2 B230101000090 O-ring
3 Cylinder, arm Cylinder, arm
4 12085732 Upper tube clamp
5 A210204000364 Screw
6 A210401000001 Washer
7 A820205002385 Connector
8 A820205000858 Joint, pipe
9 10223366 Connector
10 B230103003046 Hose
11 Cylinder, boom Cylinder, boom
12 12085733 Upper tube clamp
13 11605371 Pipe GP, steel
14 10549477 Pipe GP, steel
15 10549478 Pipe GP, steel
16 11605369 Pipe GP, steel
17 10218052 Pipe, supporting
18 60078357 Hose, rubber
19 60113789 Hose, rubber
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
