Каталог запасных частей к технике: SANY SY75C9I2H. 60199324 Cylinder, bucket 6T

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

15

16

16

16

17

17

18

18

19

20

21

21

22

23

24

24

25

25

25

25

26

26

27

27

28

29

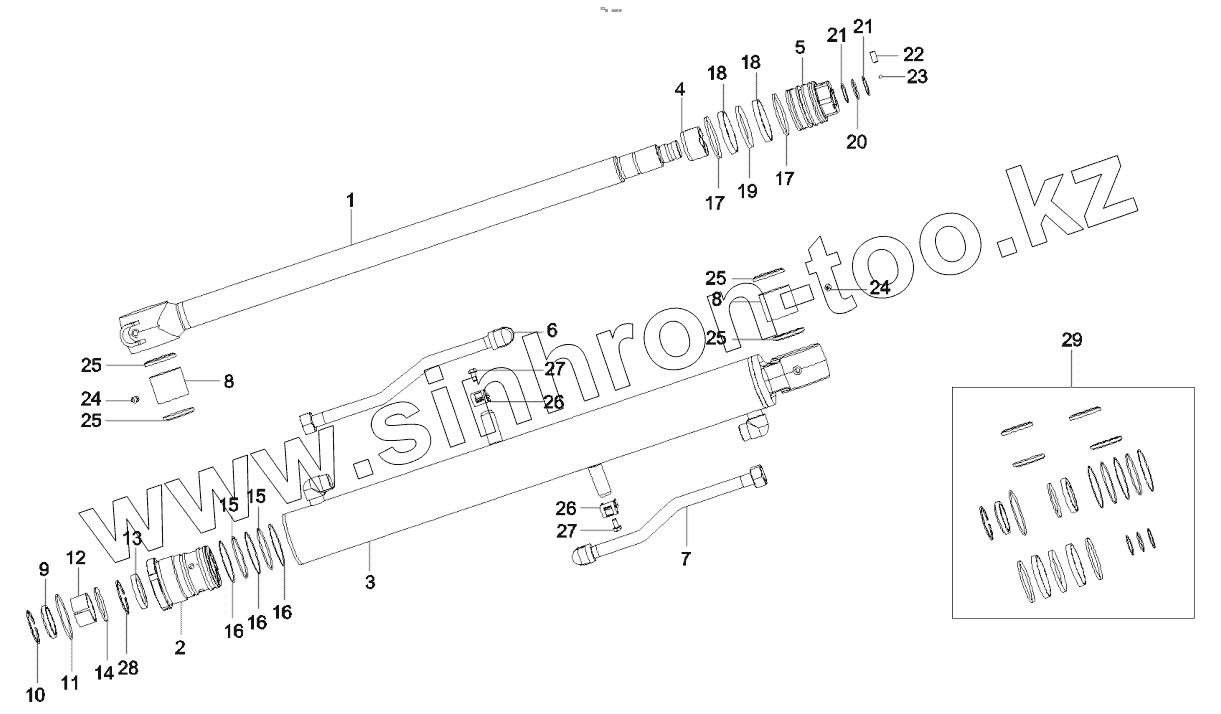

Позиция на иллюстрации	Заводской номер детали		Название детали
1	60080497		Rod, piston
2	60208570		Sleeve, guide
3	60080456		Cylinder block
4	60080478		Sleeve, buffer
5	60080494		Piston
6	60080534		Pipe AS, oil
7	60080536		Pipe AS, oil
8	60072314		Sleeve, shaft
9	A880808070034		Ring,dust
10	60080431		Ring, retaining
11	B230101000709		O-ring
12	60080470		Sleeve, sliding
13	60072116		Ring, seal
14	60080422		Ring, retaining
15	A210608000089		O-ring
16	60080409		Ring, retaining
17	60080527		Ring, contaminant
18	60080419		Ring, guide
19	60080516		Ring, seal
20	B230101000672		O-ring
21	60080403		Ring, retaining
22	24002788		Screw
23	60080467		Ball, steel
24	A210805000002		Cup, oil
25	A880808070035		Ring, dust
26	60080508		Clamp
27	A210108000085		Bolt
28	60208578		Ring, retainer, switch
29	60208556		Repair kit, cylinder, bucket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
