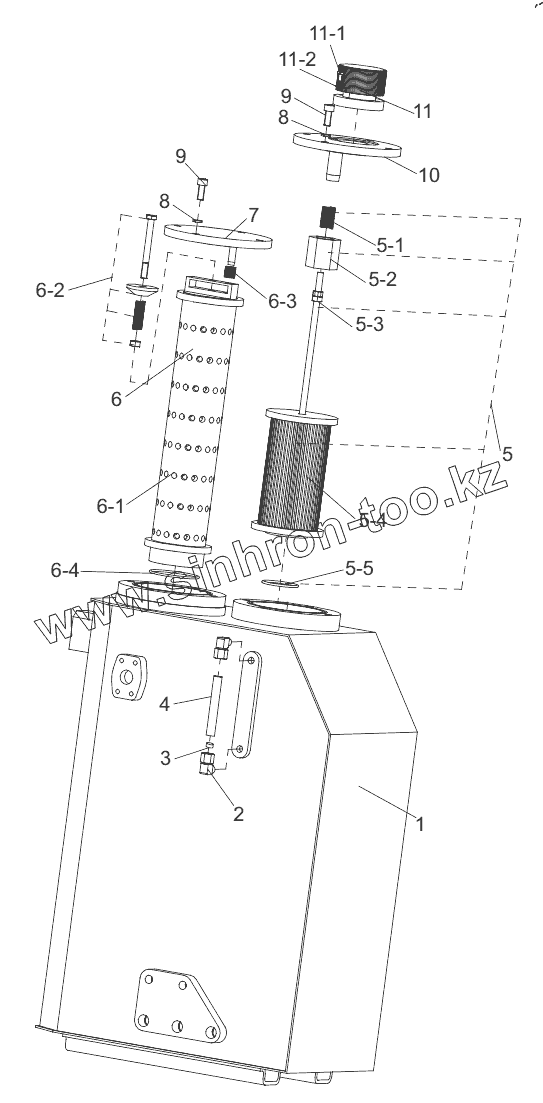

Каталог запасных частей к технике: SANY SY65C. Hydraulic fuel tank assembly
1
2
3
4
5
5-1
5-2
5-3
5-4
5-5
6
6-1
6-2
6-3
6-4
7
8
8
9
9
10
11
11-1
11-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A810201011280 | Hydraulic fuel tank welding parts | |
| 2 | B210780001025 | Connector | |
| 3 | B229900000460 | Bushing | |
| 4 | B210780001025 | Tube | |
| 5 | B222100000457 | Oil suction filter assembly | |
| 5-1 | spring | Spring | |
| 5-2 | nut | Nut | |
| 5-3 | EF107-100 | Tie rod | |
| 5-4 | A222100000291 | Oil-absorbing filter element | |
| 5-5 | O-ring | O-ring | |
| 6 | B222100000459 | Oil return filter assembly | |
| 6-1 | A222100000292 | Oil return filter element | |
| 6-2 | Bypass valve | Bypass valve | |
| 6-3 | spring | Spring | |
| 6-4 | O-ring | O-ring | |
| 7 | A810201011303 | Cover, oil return | |
| 8 | A210401000001 | Washer | |
| 9 | A210204000161 | Screw | |
| 10 | A810201011304 | Oil suction cover | |
| 11 | A222100000285 | Filter | |
| 11-1 | filter | Filter | |
| 11-2 | bolt | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
