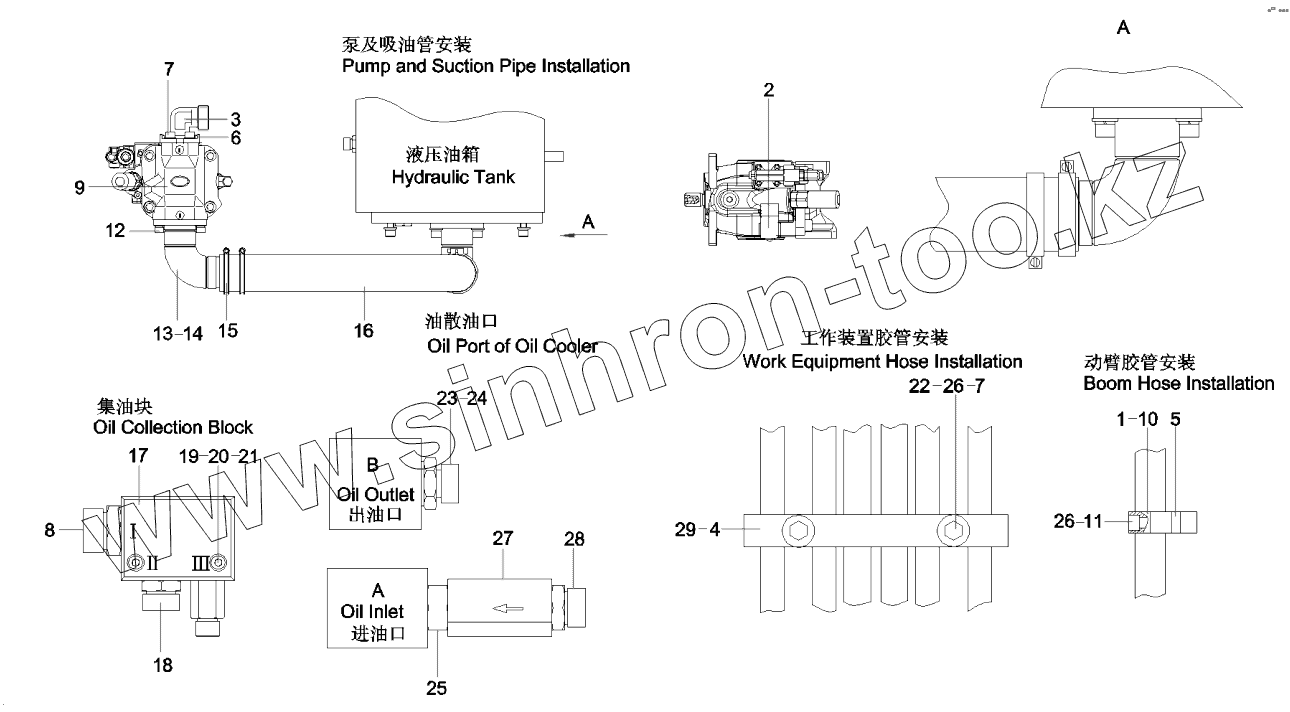

Каталог запасных частей к технике: SANY SY55C9. 12112468 Pipeline, main, hydraulic

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	A820202005473		Clamp, pipe, rubber
2	21004607		Connector, pipe
3	A229900002603		Joint, flange, right-angle
4	10541233		Plate, pressure
5	10542627		Plate, pressure
6	B210780000244		FLANGE - HALF
7	A210405000011		Washer
8	24001376		Connector, tubing
9	60118959		Pump, plunger
10	11664307		Block, mounting
11	A210204000335		Screw
12	A210405000001		Washer
13	11802001		Tube, oil suction
14	B230101000366		O-ring
15	A229900003104		T-clamp
16	11147325		Hose, oil suction
17	11147386		Block, oil collection
18	B210780001347		Connector, tubing
19	A210108000097		Bolt
20	A210401000017		Washer
21	A210405000007		Washer
22	A210204000345		Screw
23	10620906		Connector
24	A210609000136		O-ring
25	A820205002626		Connector
26	A210401000001		Washer
27	A220401000295		Valve, check
28	A820205002468		Connector
29	10541232		Clip, hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
