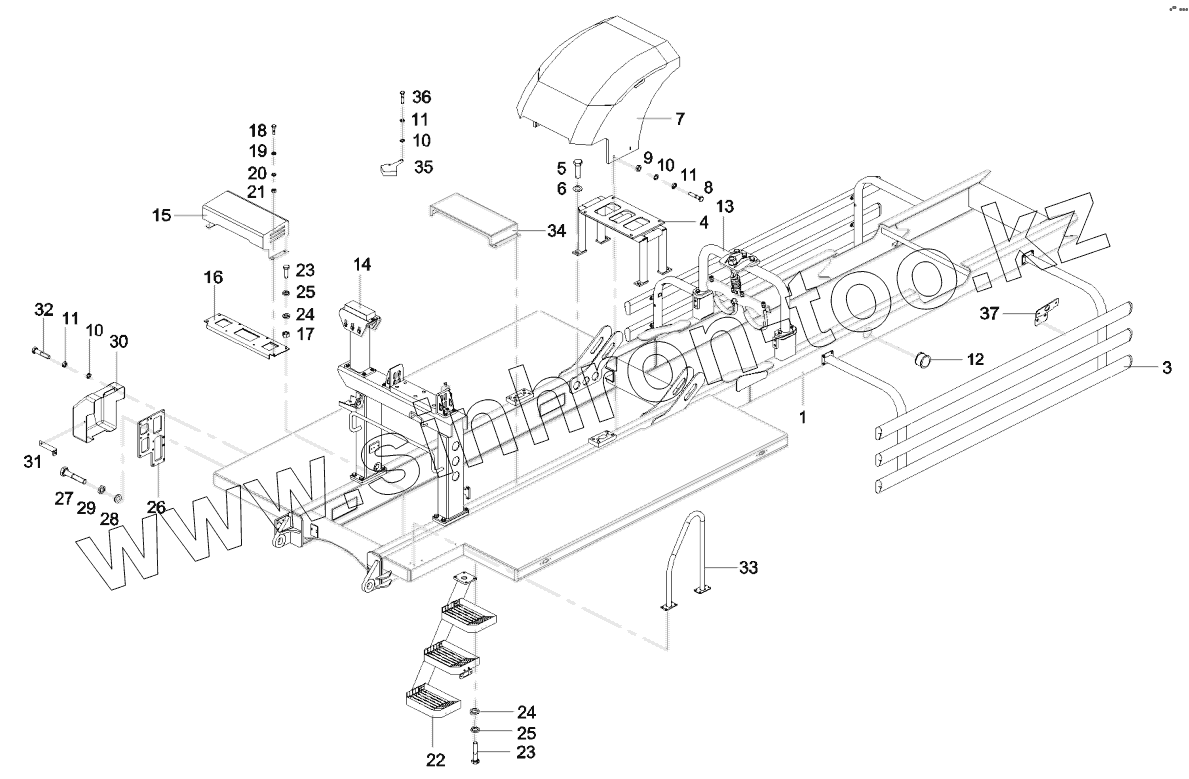

Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 12746084 Base structure GP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 12751760 Auxiliary beamB
3 A810502020239 Mounting, guardrail
4 12752948 Seat, main valve block
5 A210111000263 Bolt
6 A210405000003 Washer
7 11462205 Cover, protective, main valve
8 A210111000090 Bolt
9 A210307000012 Nut
10 A210404000005 Washer
11 A210401000017 Washer
12 A820606011294 Sleeve, protective
13 12826365 Support, oil cylinder, main
14 12745055 Support, main
15 12386426 Cover, protective, valve, swing cylinder
16 12826760 Weldment, mounting plate
17 A210307000001 Nut
18 A210111000081 Bolt
19 A210401000016 Washer
20 A210404000009 Washer
21 A210307000016 Nut
22 11922331 Ladder, right
23 A210111000040 Bolt
24 A210405000001 Washer
25 A210401000002 Washer
26 11460273 Plate, mounting, auxiliary valve
27 A210111000023 Bolt
28 A210405000011 Washer
29 A210401000001 Washer
30 12254917 Auxiliary valve protective cover AS
31 12254789 Plate, connection
32 A210111000088 Bolt
33 10275818 Ladder
34 12570629 Cover, protective
35 A810502019084 Cover, switch valve, air cooler
36 21005170 Bolt
37 A820101362335 Seat, width lamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
