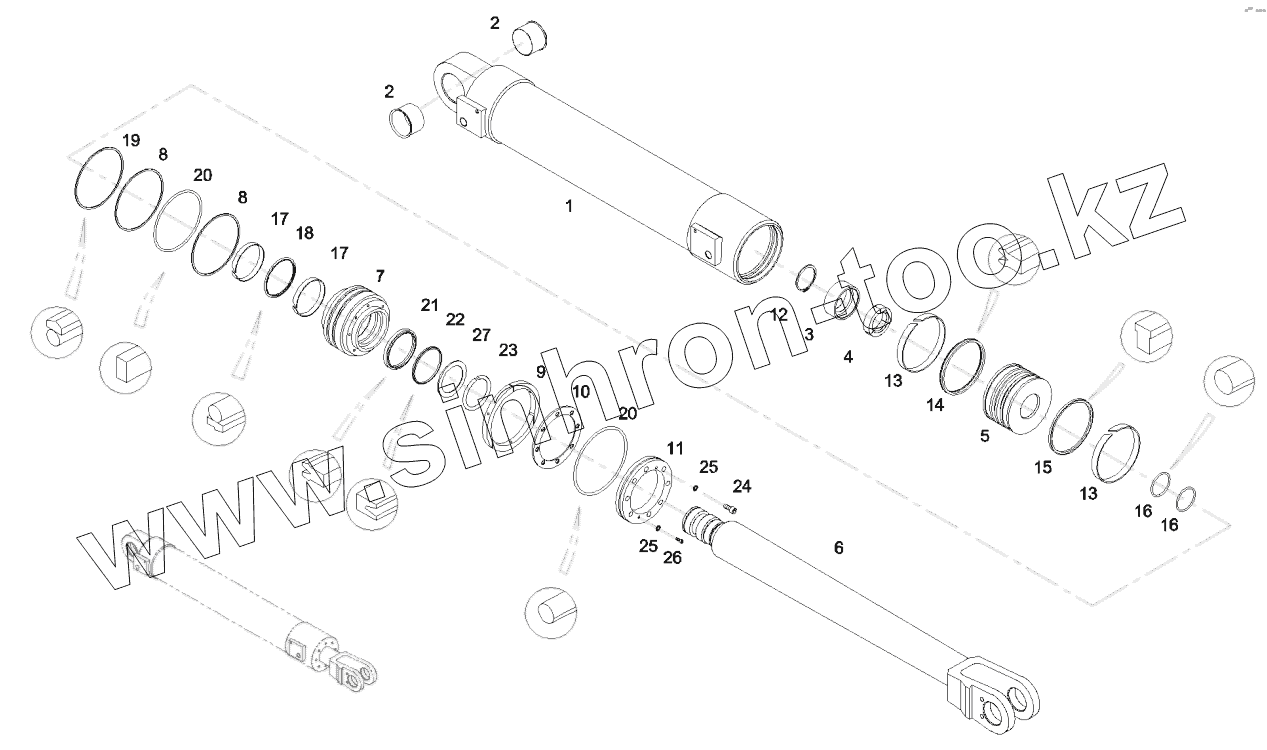

Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 12554354 Hydraulic cylinder, в„–5

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
16
17
17
18
19
20
20
21
22
23
24
25
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 12559106 Cylinder barrel GP
2 A820202000991 Bearing
3 A820202002444 Cap, key, clipping
4 A820208000239 Key, clipping, shaft
5 A820402000260 Piston
6 12054019 Rod, piston
7 12553575 Sleeve, guide
8 10250743 Ring, retainer
9 A820208000028 Key, clipping, hole
10 11984137 Pad, seal
11 12054013 Ring, retainer
12 A210414000037 Ring, retainer
13 60128069 Orkot-ring, guide
14 B230101002105 Seal, MPS-ring
15 B230101000138 Seal, OK-ring
16 A210609000062 O-ring
17 60128091 Orkot-ring, guide
18 B230101000732 Seal, ring
19 60072120 Seal, K08-D-ring
20 A210609000275 O-ring
21 B230101002125 Seal, MPS-ring
22 60053983 Ring, dustproof
23 A210417000105 Ring, retainer
24 A210204000118 Screw
25 A210401000015 Washer
26 A210204000152 Screw
27 12298514 Ring, retainer
