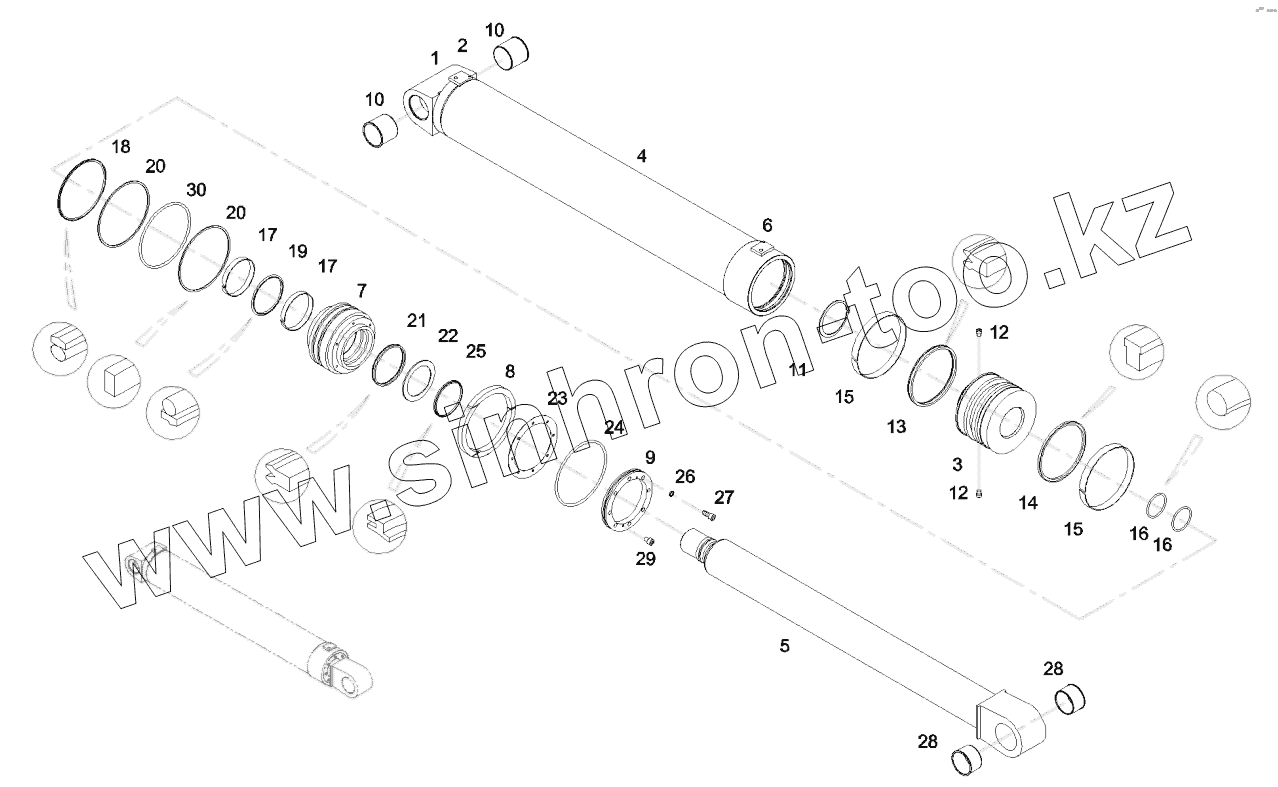

Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 12554352 Hydraulic cylinder, в„–4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 11677388 Bottom, cylinder
2 11132803 Plate, mounting, valve
3 12553560 Piston
4 12556718 Barrel, cylinder
5 11677581 Piston rod GP
6 11132804 Plate, mounting, valve
7 12553521 Sleeve, guide
8 A820208000059 Key, clipping, hole
9 11521755 Ring, retainer, snap ring
10 A820208000402 Bushing
11 A210414000010 Ring, retainer
12 A210208000001 Screw
13 B230101002108 MPS-ring, seal
14 B230101000034 Ring, seal, OK
15 60128076 Orkot-ring, guide
16 A210609000273 O-ring
17 60163998 Ring, guide
18 60124156 Seal, ktr D-ring
19 A880806030020 GS-ring, seal
20 10250753 Ring, retaining
21 B230101002133 Ring, seal
22 12298493 Ring, retainer
23 11521750 Pad, seal
24 A210609000276 O-ring
25 60001603 PW-ring, dustproof
26 A210401000016 Washer
27 A210204000134 Screw
28 A820208000381 Bearing
29 A210208000020 Screw
30 A210609000216 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
