Каталог запасных частей к технике: SANY SY5320THB 470C-8S. 12550713 Boom

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
19
20
21
21
21
21
21
22
23
25
25
25
25
26
29
30
30
34
34
34
35
36
36
37
37
38
73
73
73
73
73
73
73
86
87
88
91
92
99

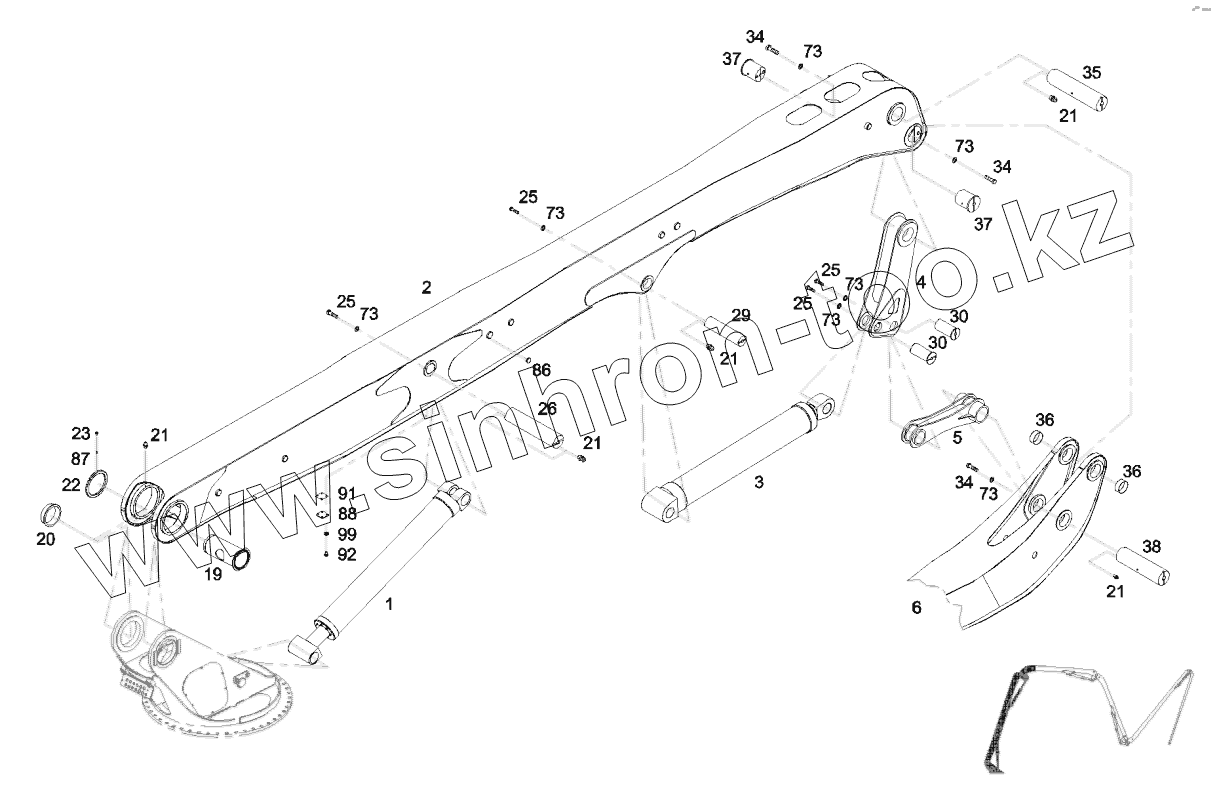

Позиция на иллюстрации Заводской номер детали Название детали
1 12554355 Hydraulic cylinder
2 11686018 Boom
3 12554345 Hydraulic cylinder
4 12825345 Connecting
5 12825346 Connecting
6 11682860 Boom
19 11681898 Shaft, boom
20 12186292 Bearing
21 A210804000001 Nipple, grease
22 A820204000571 Nut
23 A210208000007 Screw, M10x20 GB79
25 A210111000220 Bolt
26 11681849 Shaft
29 11681864 Shaft
30 11681868 Shaft
34 24000363 Bolt
35 11681866 Shaft
36 A820208000441 Bearing
37 11681865 Shaft
38 10886217 Shaft
73 A210405000008 Washer
86 A820606020301 Cover, plug
87 A820301990015 Block, stop
88 12276778 Pad, buffer
91 11670514 Pad, buffer
92 23002289 Screw
99 A210405000007 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
