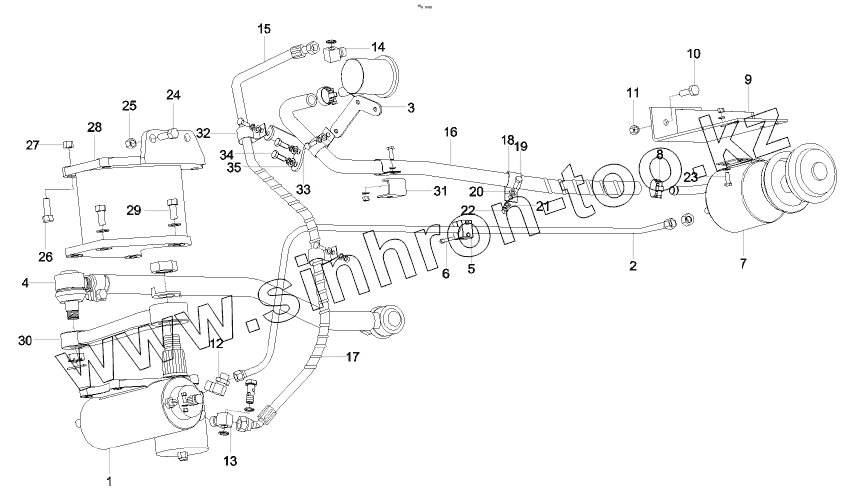

Каталог запасных частей к технике: SANY SY5250GJB6C. 10543271 Steering system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 60009006 Redirector assembly
2 А810305990059 Pipe GP, oil return
3 10468313 Bracket, pipe, oil-inlet
4 А810305030026 Link GP, drag
5 В210851000038 Clamp, pipe, single
6 А210111000086 Bolt
7 А810305990061 Tank GP, oil, steering gear
8 А229900002964 Hoop, ring, hose
9 А810305990062 Bracket, oil tank
10 А210111000040 Bolt
11 А210319000006 Nut
12 А229900003011 Connector, elbow, adjustable
13 10462982 Connector, articulated
14 А820205002285 Connector, articulated
15 В230103001875 Hose, rubber
16 А820606020482 Tube, rubber, inlet, oil pump
17 А820601040397 Sleeve, protection, spiral
18 А229900004597 Clamp, cord
19 А210111000093 Bolt
20 А210405000007 Washer
21 А210401000017 Washer 8gb93
22 А210307000012 Nut
23 А210111000090 Bolt
24 А210114000013 Bolt
25 А210319000024 Nut
26 А210114000057 Bolt
27 А210319000025 Nut
28 А229900008636 Bracket, redirector
29 А210114000040 Bolt
30 10249496 Arm, drop, steering
31 А820101338819 Bracket, hose, rubber, outlet, radiator, auxiliary
32 А229900003846 Clamp, cord
33 10499850 Bracket, pipe, high pressure
34 А210111000125 Bolt
35 А210401000001 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
