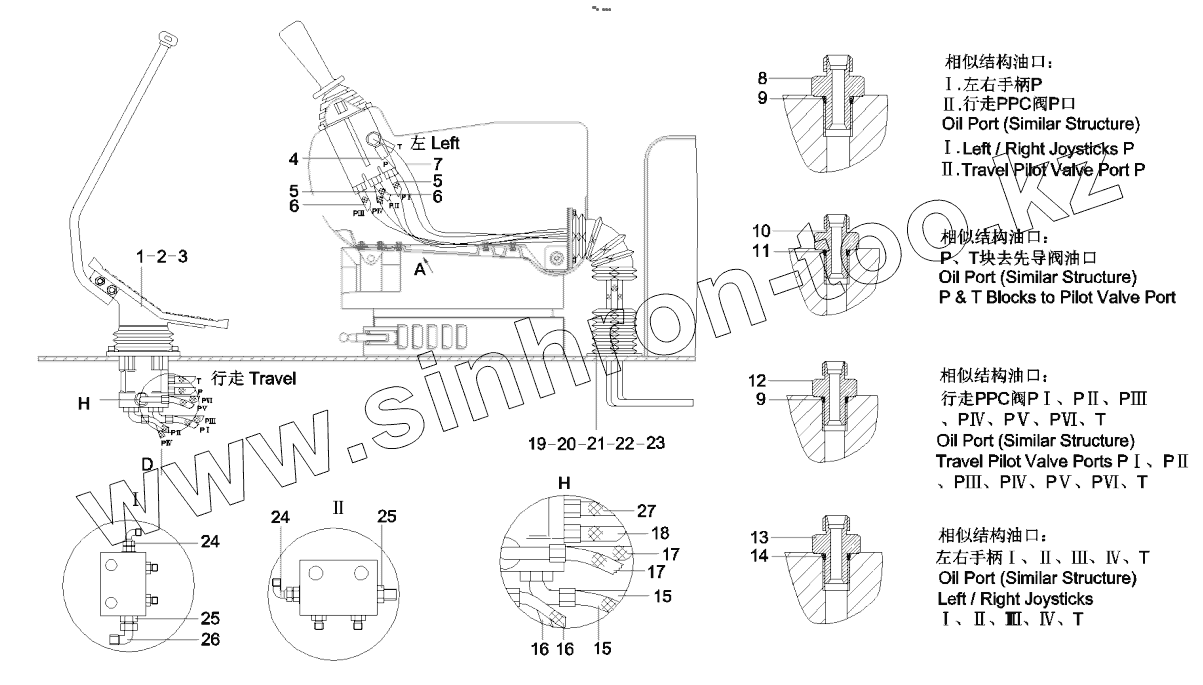

Каталог запасных частей к технике: SANY SY215C9. 11543868 Pipeline, PPC

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

8

9

9

10

11

12

13

14

15

15

16

16

17

17

18

19

20

21

22

23

24

24

25

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	А210111000197		Bolt
2	60170604		Pilot-control valve
3	24000637		Washer
4	А831211120000		Hose, rubber
5	В230103000985		Hose
6	60128281		Hose
7	В230103002263		Hose, rubber
8	60020078		Connector, filter
9	В230101000047		O-ring
10	А820205000839		Connector
11	В230101000047		O-ring
12	А820205000940		Connector
13	А820205000946		Connector
14	В230101000049		O-ring
15	В230103002001		Hose
16	В230103002658		Hose
17	21020054		Hose
18	В230103004256		Hose
19	А820601990304		Flange
20	А820601990336		Bellows
21	А210111000079		Bolt
22	24000632		Washer
23	11243401		Sleeve, rubber
24	В210780000418		Connector, pipe
25	А820205000894		Connector
26	В210780000024		Connector, pipe
27	А831211095000		Hose assembly

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
