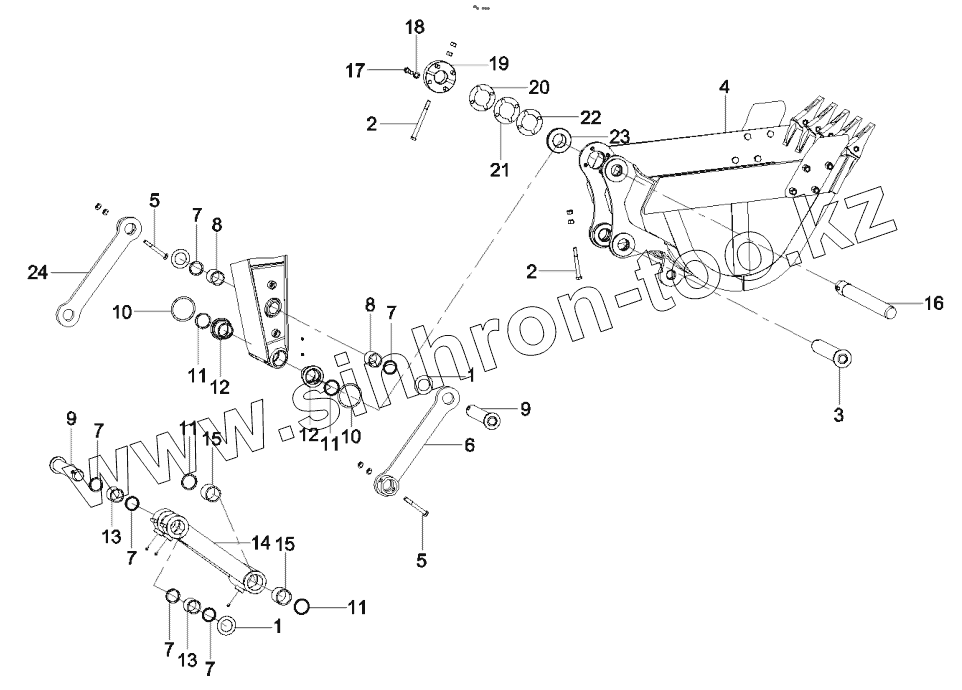

Каталог запасных частей к технике: SANY SY215C9. 11446501 Work equipment

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
5
6
7
7
7
7
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 10167595 Gasket
2 А210110000352 Bolt
3 А810312110014 Roll, pin
4 11859236 Bucket, modified
5 А210110000300 Bolt
6 11266812 Rocker, left
7 В230101000622 Dsi-ring, dustproof
8 А820202002974 Sleeve, shaft
9 11696987 Roll, pin
10 А210609000324 O-ring
11 В230101000623 Dsi-ring, dustproof
12 11751558 Sleeve, shaft
13 А820202002973 Sleeve, shaft
14 12036517 Rod, connecting
15 А820202002972 Sleeve, shaft
16 11795851 Roll, pin
17 А210111000221 Bolt
18 24000515 Washer
19 11795852 Plate
20 11297643 Shim, adjusting
21 11297642 Shim, adjusting
22 11297641 Shim, adjusting
23 А820202002008 Sleeve
24 11266813 Rocker, right
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
