Каталог запасных частей к технике: SANY SY215C9. 11181278 Front window assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
14
15
15
16
16
17
17
18
18
18
18
18
18
19
19
20
20
21

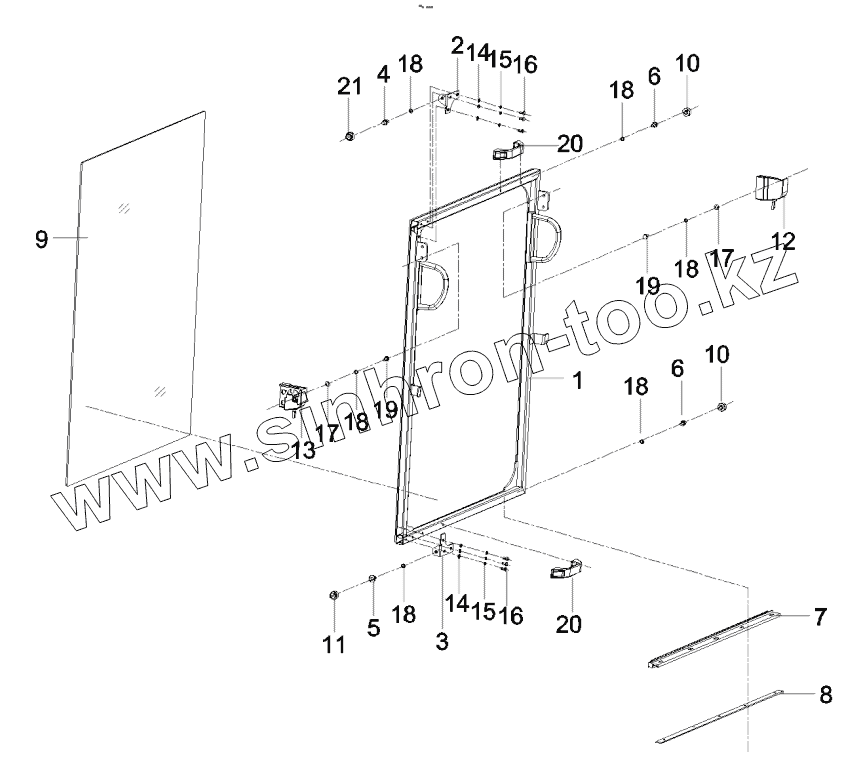

Позиция на иллюстрации Заводской номер детали Название детали
1 11139442 Frame as, front window
2 10137698 Bracket as, upper roller, front
3 10137702 Bracket as, lower roller, front
4 10137704 Pivot, upper left, front window
5 10137706 Rotating shaft, lower left, front
6 10137707 Rotating shaft, right side, front
7 13031942 Sealing strip, front window,
8 11151198 Strip, retaining, front window lower
9 11094593 Glass, front window
10 10137712 Roller, right side, front window
11 10137713 Roller, left, front window
12 А222200000151 Lock as, right, front window
13 А222200000152 Lock as, left, front window
14 А210404000009 Washer
15 А210401000016 Washer
16 60220104 Screw
17 А210404000005 Washer
18 А210401000017 Washer 8gb93
19 А210111000088 Bolt
20 60001290 Handhold, plastic
21 11320754 Roller, left side upper, front
