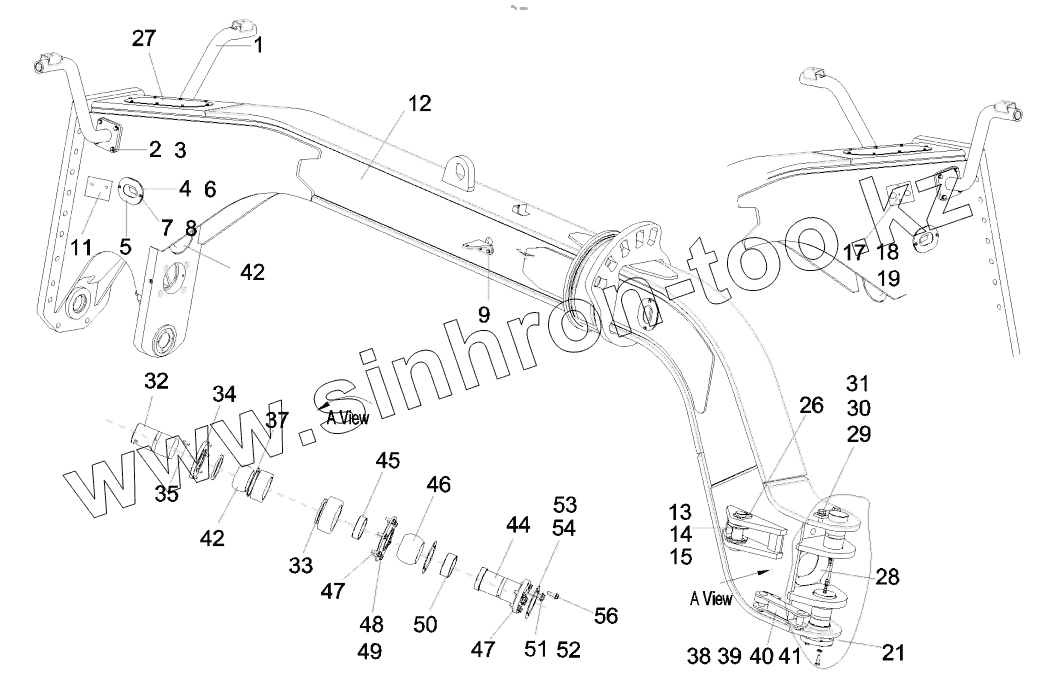

Каталог запасных частей к технике: SANY STG190C-8. 14055787 frame assembly STG190C-8.1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
11
12
13
14
15
17
18
19
21
26
27
28
29
30
31
32
33
34
35
37
38
39
40
41
42
42
44
45
46
47
47
48
49
50
51
52
53
54
56
Позиция на иллюстрации Заводской номер детали Название детали
1 13105057 Support, lamp, front
2 A210111000018 Bolt
3 A210405000011 Washer
4 13866760 Lower plate
5 13616514 Rubber hose protective sleeve
6 13866761 Upper plate
7 A210111000080 Bolt
8 A210405000006 Washer
9 A210111000089 Bolt
11 14037428 Plate
12 14052099 Front frame
13 A820102010078 Ring
14 A820606020011 Ring, dust
15 14011911 Pin
17 13524632 Plate, mounting
18 A210405000007 Washer
19 A210111000088 Bolt
21 14055785 Rubber board
26 13633688 Lock plate
27 A820101020646 Cover
28 14055786 Rubber guard ring
29 A210491000132 Washer
30 A210111000289 Bolt
31 A820101010267 Clamp plate
32 A820301020005 Shaft
33 A820608000002 Ring, felt
34 11313760 Cover, penetrated
35 A210204000220 Screw
37 A210416000035 Ring, retaining
38 A829900000072 Pin, cotter
39 A210508000023 Pin
40 A210501000010 Pin
41 A810401030002 Rod
42 13016469 Grommet
44 11097915 Shaft
45 11097916 Shaft sleeve, upper
46 A210612000004 Spherical plain bearing
47 13339934 Cover, penetrated
48 A210111000203 Bolt
49 A210491000121 Washer
50 A820202000084 Sleeve, shaft
51 A210491000118 Washer 16GB1230
52 A210111000055 Bolt
53 11097917 Adjusting shim
54 11097918 Adjusting shim
56 A210111000204 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
