Каталог запасных частей к технике: SANY STG190C-8. 11090314 Cylinder, Blade Tip

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

11

12

13

13

14

14

15

16

17

18

19

20

20

21

21

22

23

24

24

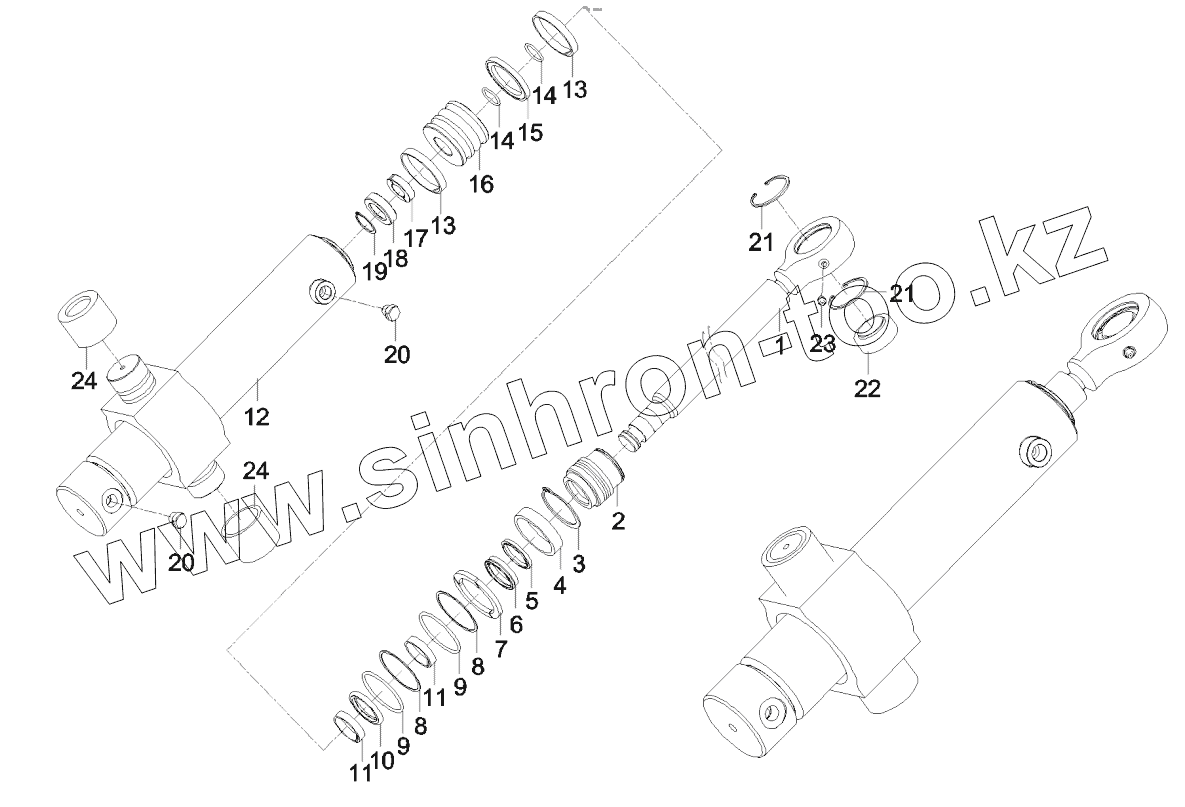

Позиция на иллюстрации	Заводской номер детали		Название детали
1	11090308		Rod assembly
2	A820202004814		Sleeve, guide
3	A210414000032		Ring, retaining
4	A820202004815		Bushing
5	B230101000064		Ring, dust
6	B230101000079		Bs seal ring
7	A829900000158		Lock nut
8	B229900002322		Snap ring
9	A210609000168		O-ring, 63x3.55 GB3452.1
10	B230101000144		Seal
11	B230101000106		Guide ring
12	11090313		Cylinder barrel group
13	B230101000110		Backup ring
14	A210609000118		O-ring
15	B230101000191		Ring, seal, ok
16	A820202006087		Piston
17	A829900002342		Lock nut
18	A820200000001		Spacer
19	A210414000006		Ring, retainer
20	A820301016385		Plug
21	A210416000021		Ring, retaining
22	A210651000042		Bearing, spherical plain
23	A210804000001		Nipple, grease
24	A820606010095		Grommet

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
