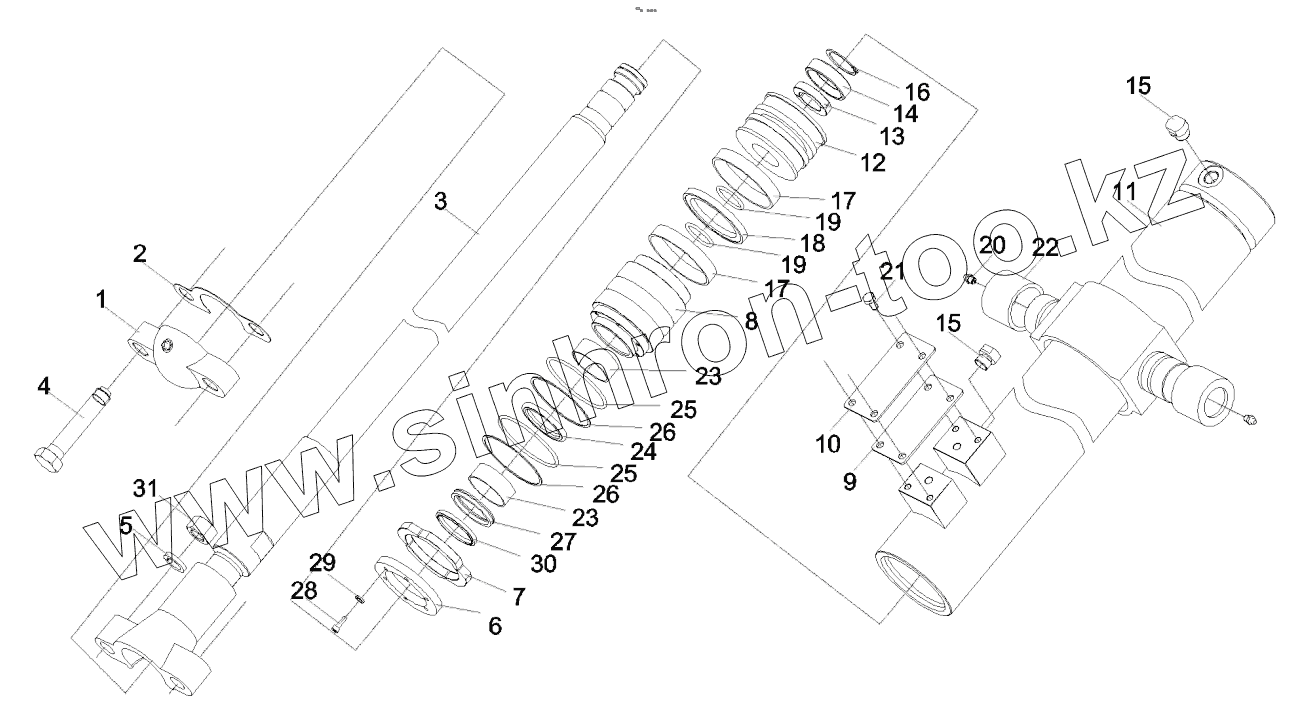

Каталог запасных частей к технике: SANY STG190C-8. 10333258 Oil cylinder, lift, shovel
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
19
20
21
22
23
23
24
25
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A820201000956 | Cover, pressure | |
| 2 | A820101990318 | Cover, pressure | |
| 3 | 12667963 | Piston rod as | |
| 4 | A290000000911 | Bolt | |
| 5 | A210401000006 | Washer | |
| 6 | A820201001134 | Cover, pressure | |
| 7 | A820199003185 | Key, clip, front | |
| 8 | A820201001135 | Rear clip key | |
| 9 | A820601000000 | Pad, protective | |
| 10 | A820101000017 | Cover, protective | |
| 11 | 10332632 | Cylinder body as | |
| 12 | A820202004817 | Piston | |
| 13 | A820101000018 | Lock nut | |
| 14 | A820101000019 | Spacer | |
| 15 | A820301016385 | Plug | |
| 16 | A210414000029 | Ring, retainer | |
| 17 | B230101000193 | Backup ring | |
| 18 | B230101000134 | Seal, ring | |
| 19 | A210609000272 | O-ring | |
| 20 | A210804000001 | Nipple, grease | |
| 21 | A210111000088 | Bolt | |
| 22 | A820606010095 | Grommet | |
| 23 | B230101000200 | Backup ring | |
| 24 | B230101000827 | Seal | |
| 25 | A210609000166 | O-ring | |
| 26 | B210491000008 | Snap ring | |
| 27 | B230101000013 | Seal | |
| 28 | A210204000116 | Screw | |
| 29 | A210401000015 | Washer | |
| 30 | B230101000008 | Seal dust | |
| 31 | A210307000005 | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
