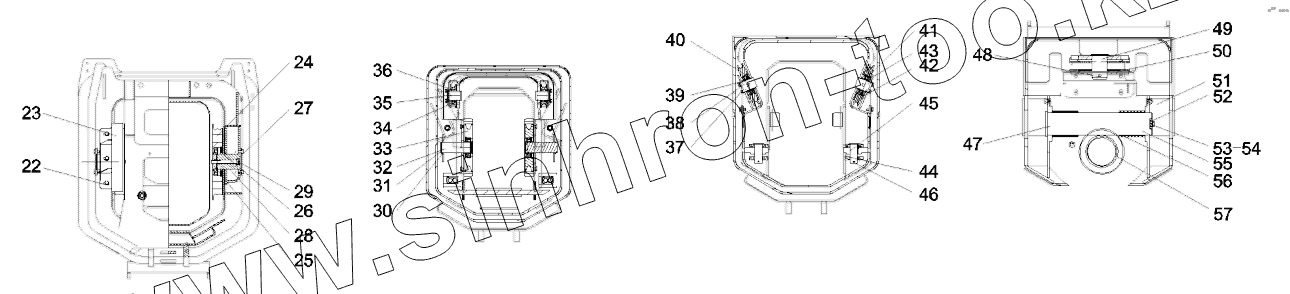

Каталог запасных частей к технике: SANY STC250S5. 12759685 Telescopic mechanism STC250S5.1A.5

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
22 A210405000007 Washer
23 11685310 Protective cover
24 10137468 Pulley GP
25 10137478 Thrust block
26 10137479 Spacer bushing
27 10137481 Plate, shaft guard
28 11683454 Shaft, pin
29 A210204000302 Screw
30 10138074 Washer, adjustment
31 A210414000029 Ring, retainer
32 10137475 Shaft, pin
33 12625468 Pulley
34 10138404 Wheel
35 10138207 Pin
36 10138205 Plate, fixed shaft
37 A210111000088 Bolt
38 10136623 Shaft, pin
39 10136820 Baffle, shaft end
40 A210416000023 Ring, retainer
41 A210622000061 Bearing, roller
42 00000953 Pulley
43 00000962 Spacer bushing
44 11684963 Extension rope, 4th boom
45 10138208 Pin
46 A210491000020 Pin
47 11077914 Shaft, pin
48 A210414000030 Ring, retainer
49 10138201 Pin
50 10053494 Extension rope, 3rd boom
51 10138202 Plate, fixed shaft
52 10138210 Retainer
53 A210111000023 Bolt
54 A210401000001 Washer
55 11077910 Spacer ring
56 A210401000017 Washer
57 10519934 Expansion Arm Oil Cylinder Assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
