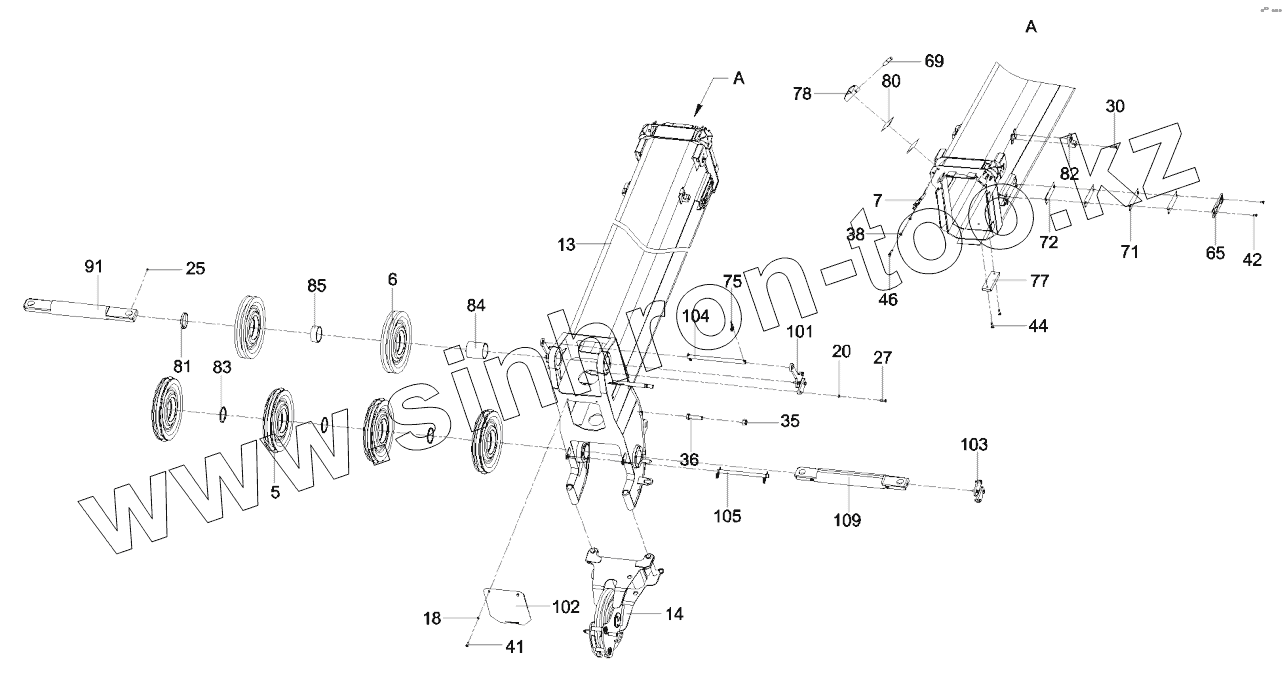

Каталог запасных частей к технике: SANY STC250S5. 12457644 Boom assembly STC250S5.1A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
6
7
13
14
18
20
25
27
30
35
36
38
41
42
44
46
65
69
71
72
75
77
78
80
81
82
83
84
85
91
101
102
103
104
105
109
Позиция на иллюстрации Заводской номер детали Название детали
5 10138100 Pulley gp
6 10138120 Guide pulley assembly
7 10138127 Pull plate
13 12411588 4-section boom assemblySTC250S5.1A.4
14 11052076 Pulley, boom-tip
18 A210401000017 Washer
20 A210401000001 Washer
25 A290000001564 Cap, protective, nipple, grease
27 A210111000023 Bolt
30 23002247 Screw
35 A210307000005 Nut
36 A210111000117 Bolt
38 A210307000012 Nut
41 A210111000089 Bolt
42 A210211000015 Screw
44 A210211000023 Screw
46 A210111000094 Bolt
65 10136782 Slider
69 10136812 Shaft, pin
71 10137483 Cushion, adjustment
72 A210111000025 Bolt
75 A829900002661 Pin, elastic
77 10137482 Wear pad
78 10431417 Wear pad
80 10137540 Plate, shim
81 10137548 Spacer bushing
82 10137550 Rail, guide
83 10137519 Spacer bushing
84 10137526 Spacer bushing
85 10137530 Spacer bushing
91 11058478 Upper shaft, boom-head
101 11263577 Retainer
102 11060900 Plate, cover
103 11060505 Retainer
104 11275233 Pipe, rope guard
105 10137524 Safety latch
109 11058483 Lower shaft, boom-head
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
