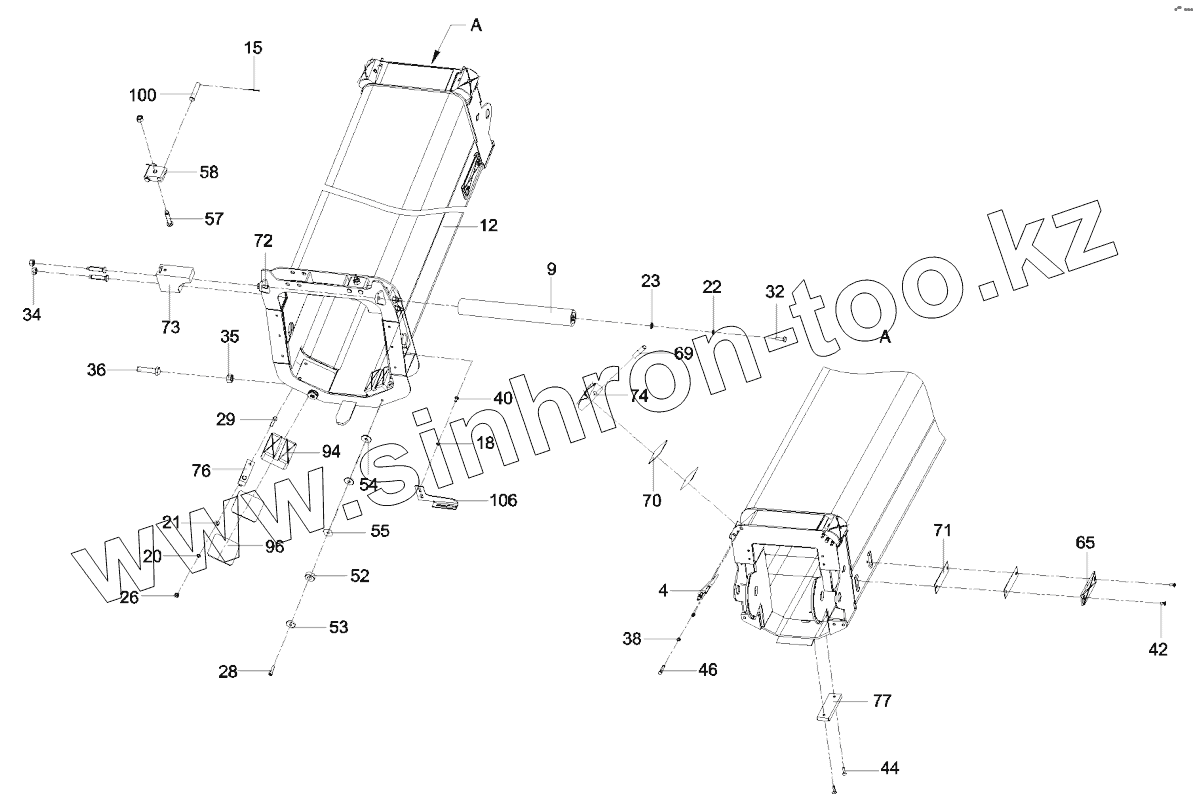

Каталог запасных частей к технике: SANY STC250S5. 12457644 Boom assembly STC250S5.1A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
9
12
15
18
20
21
22
23
26
28
29
32
34
35
36
38
40
42
44
46
52
53
54
55
57
58
65
69
70
71
72
73
74
76
77
94
96
100
106
Позиция на иллюстрации Заводской номер детали Название детали
4 10138065 Pull plate
9 10669838 Roller, rope holder
12 12394897 3-section boom assem.STC250S5.1A.3
15 A210491000031 Pin
18 A210401000017 Washer
20 A210401000001 Washer
21 A210405000011 Washer
22 A210401000002 Washer
23 A210405000001 Washer
26 A210307000017 Nut
28 A210204000008 Screw
29 A210111000029 Bolt
32 A210111000039 Bolt
34 A210307000040 Nut
35 A210307000005 Nut
36 A210111000117 Bolt
38 A210307000012 Nut
40 A210111000088 Bolt
42 A210211000015 Screw
44 A210211000023 Screw
46 A210111000094 Bolt
52 10138982 Cushion block
53 10138983 Cushion block, adjustment
54 10138984 Cushion block, adjustment
55 10138985 Cushion block, adjustment
57 10138431 Bolt
58 10138433 Block, support
65 10136782 Slider
69 10136812 Shaft, pin
70 10137474 Gasket
71 10137483 Cushion, adjustment
72 A210111000025 Bolt
73 10137485 Wear pad
74 10431404 Wear pad
76 11063606 Retainer
77 10137482 Wear pad
94 10431339 Wear pad
96 10009314 Gasket
100 11589515 Shaft, pin
106 11685023 Bracket, lead wire (1)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
