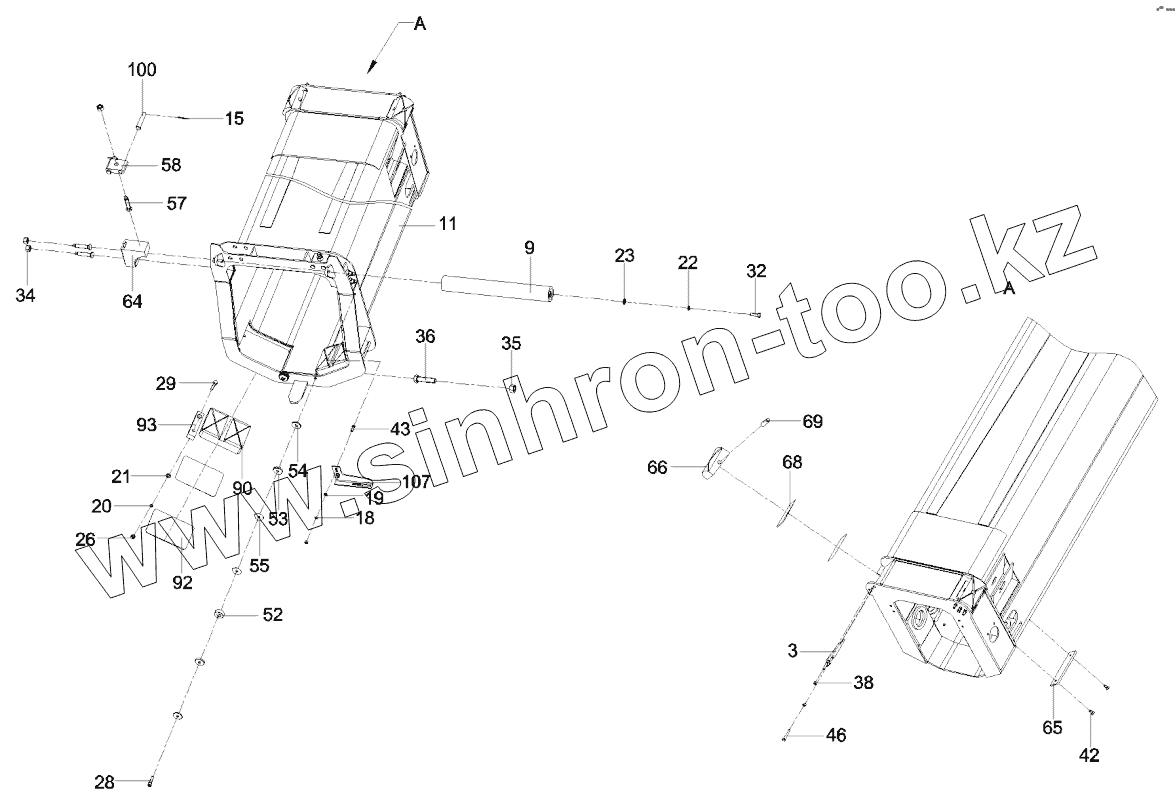

Каталог запасных частей к технике: SANY STC250S5. 12457644 Boom assembly STC250S5.1A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
9
11
15
18
19
20
21
22
23
26
28
29
32
34
35
36
38
42
43
46
52
53
54
55
57
58
64
65
66
68
69
90
92
93
100
107
Позиция на иллюстрации Заводской номер детали Название детали
3 10136596 Pull plate
9 10669838 Roller, rope holder
11 12410860 2-section boom assem.STC250S5.1A.2
15 A210491000031 Pin
18 A210401000017 Washer
19 A210405000007 Washer
20 A210401000001 Washer
21 A210405000011 Washer
22 A210401000002 Washer
23 A210405000001 Washer
26 A210307000017 Nut
28 A210204000008 Screw
29 A210111000029 Bolt
32 A210111000039 Bolt
34 A210307000040 Nut
35 A210307000005 Nut
36 A210111000117 Bolt
38 A210307000012 Nut
42 A210211000015 Screw
43 A210111000090 Bolt
46 A210111000094 Bolt
52 10138982 Cushion block
53 10138983 Cushion block, adjustment
54 10138984 Cushion block, adjustment
55 10138985 Cushion block, adjustment
57 10138431 Bolt
58 10138433 Block, support
64 10136601 Wear pad
65 10136782 Slider
66 10431338 Wear pad
68 10136790 Plate (2)
69 10136812 Shaft, pin
90 10431282 Wear pad
92 00001448 Gasket
93 11063600 Retainer
100 11589515 Shaft, pin
107 11685112 Bracket, lead wire
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
