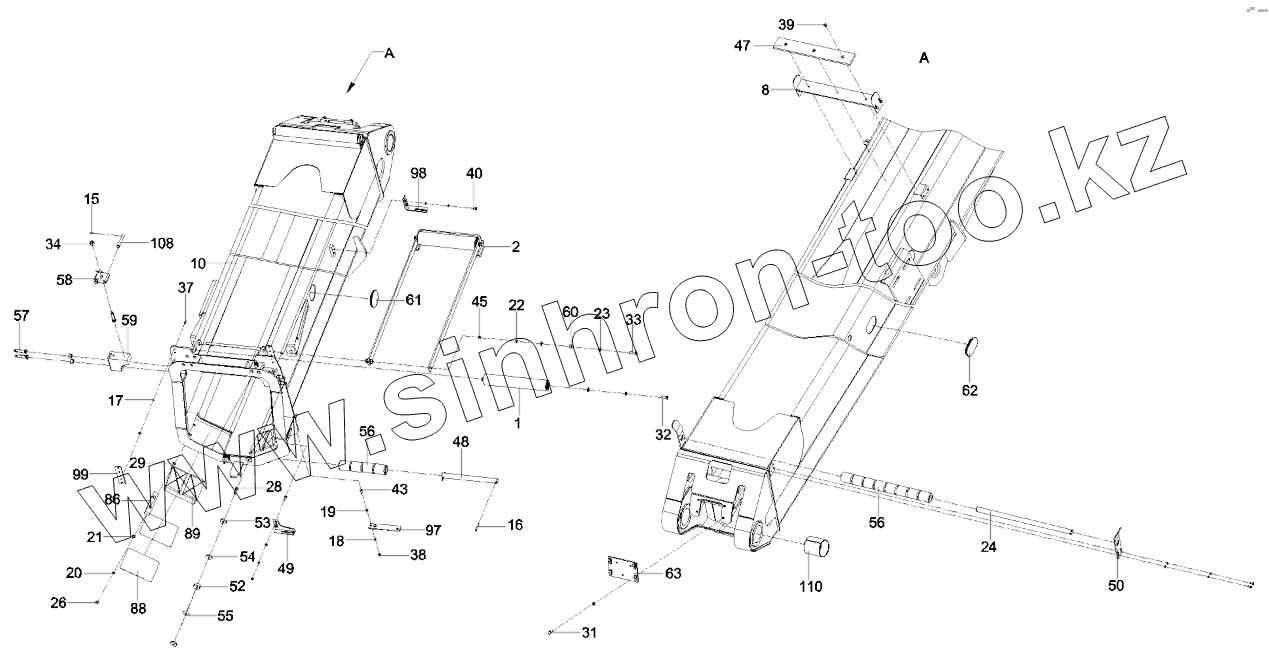

Каталог запасных частей к технике: SANY STC250S5. 12457644 Boom assembly STC250S5.1A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
8
10
15
16
17
18
19
20
21
22
23
24
26
28
29
31
32
33
34
37
38
39
40
43
45
47
48
49
50
52
53
54
55
56
56
57
58
59
60
61
62
63
86
88
89
97
98
99
108
110
Позиция на иллюстрации Заводской номер детали Название детали
1 12295562 Rope supporting pulley
2 12277377 Cord roller
8 10139041 Bracket
10 12432938 One-section boom assembly STC250S5.1A.1
15 A210491000031 Pin
16 A210501000039 Pin
17 A210401000016 Washer
18 A210401000017 Washer
19 A210405000007 Washer
20 A210401000001 Washer
21 A210405000011 Washer
22 A210401000002 Washer
23 A210405000001 Washer
24 12120099 Shaft
26 A210307000017 Nut
28 A210204000008 Screw
29 A210111000029 Bolt
31 A210111000037 Bolt
32 A210111000039 Bolt
33 A210111000028 Bolt
34 A210307000040 Nut
37 A210111000079 Bolt
38 A210307000012 Nut
39 A210203000023 Screw
40 A210111000088 Bolt
43 A210111000090 Bolt
45 A210319000006 Nut
47 10138981 Slide plate
48 10139000 Shaft
49 10460715 Bracket, lead wire(3)
50 11891314 Plate
52 10138982 Cushion block
53 10138983 Cushion block, adjustment
54 10138984 Cushion block, adjustment
55 10138985 Cushion block, adjustment
56 10138993 Sleeve
57 10138431 Bolt
58 10138433 Block, support
59 10138436 Wear pad
60 10138481 Spacer
61 10136199 Cover, round hole
62 10136200 Cover, annular hole
63 11074457 Seat, balanced valve, telescopic
86 11063595 Retainer
88 00001669 Plate (2)
89 10430979 Wear pad
97 A820101341354 Bracket, installation, lamp, operation
98 10694801 Bracket
99 10169998 Bracket, installation, outline lamp, front
108 11692540 Shaft, pin
110 11562556 Bearing, composite
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
