Каталог запасных частей к технике: SANY STC250S5. 11701336 Control device, chassis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

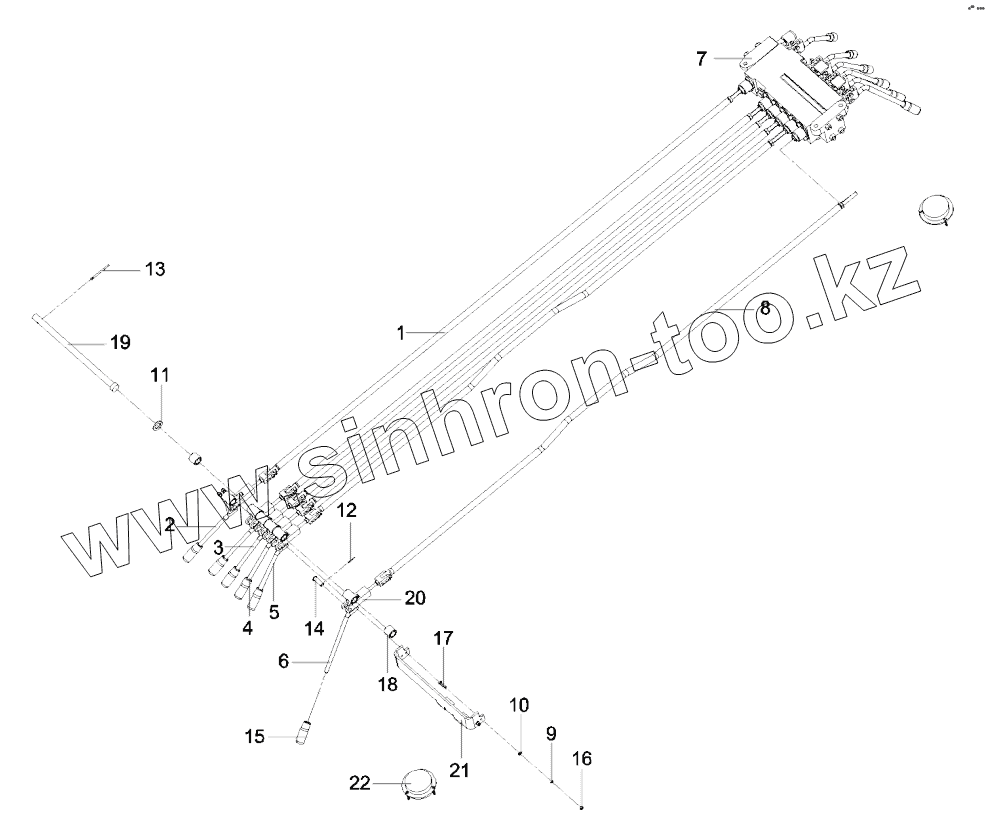

Позиция на иллюстрации Заводской номер детали Название детали
1 10243939 Weldment, two-force rod, chassis valve
2 11697527 Control handle, right, chassis
3 11697805 Control handle, right, chassis
4 11697864 Control handle, right, chassis
5 11698026 Control handle, right, chassis
6 11698085 Control handle, right, chassis
7 11701833 Instation, left chassis valve controller
8 11400545 Weldment, two-force rod, chassis
9 A210401000015 Washer
10 A210405000005 Washer
11 A210405000003 Washer
12 A210491000009 Pin
13 A210491000018 Pin
14 A210508000100 Shaft, pin
15 A219900000073 Sleeve, handle
16 A210307000015 Nut
17 A210111000071 Bolt
18 10014988 Sleeve
19 10138987 Pin, operation lever, auxiliary, right
20 10138988 Hitch yoke
21 11703320 Retainer
22 60142616 Level meter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
