Каталог запасных частей к технике: SANY STC250S5. 10517054 Cylinder, luffing

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

11

11

12

13

13

14

14

14

15

15

16

16

17

18

19

20

20

21

22

23

23

24

24

24

24

25

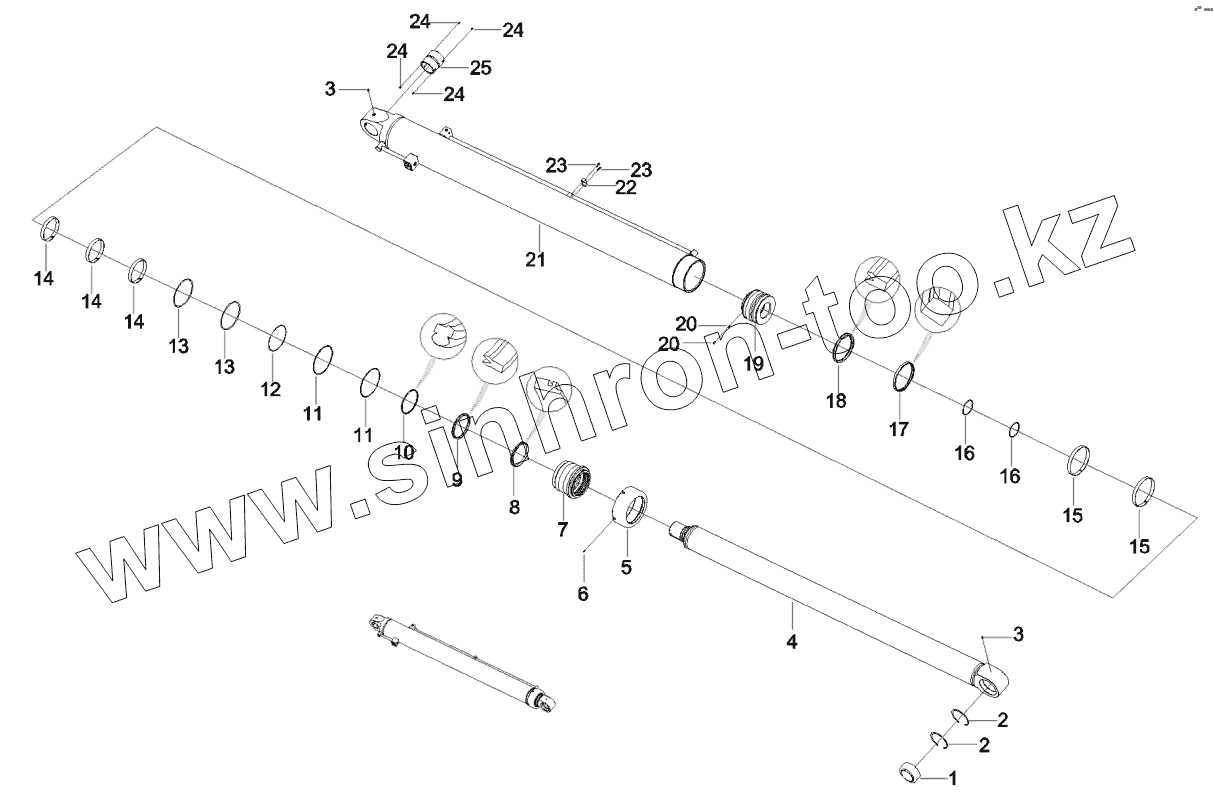

Позиция на иллюстрации	Заводской номер детали		Название детали
1	A221500000220		Bearing, joint
2	A210416000008		Ring, retainer
3	A210804000002		Cup, oil
4	11470266		Piston rod gp
5	10513572		Nut
6	A210208000008		Screw
7	10074136		Sleeve, guide
8	60048050		Ring, dustproof, a12-a
9	60011786		Seal ring, SIL
10	60011783		Seal ring, GS
11	10204974		Ring, backup
12	A210609000302		O-ring
13	A210609000028		O-ring
14	A880803040004		Ring, guide, up
15	B230101001639		Ring, guide
16	60011927		Seal ring, O-type
17	60011790		Seal ring, CT
18	B230101002113		Ring, seal, UNP
19	10517053		Piston
20	A210208000007		Screw, M10x20 GB79
21	10073829		Cylinder gp
22	11751719		Pipe clamp
23	A210204000162		Screw
24	A210208000001		Screw
25	10074140		Bushing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
