Каталог запасных частей к технике: SANY STC250S5. 10131948 Jib

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
16
17
28
32
34
35
36
37
38
39
40
41
42
43
44
45
47
48
49
50
51

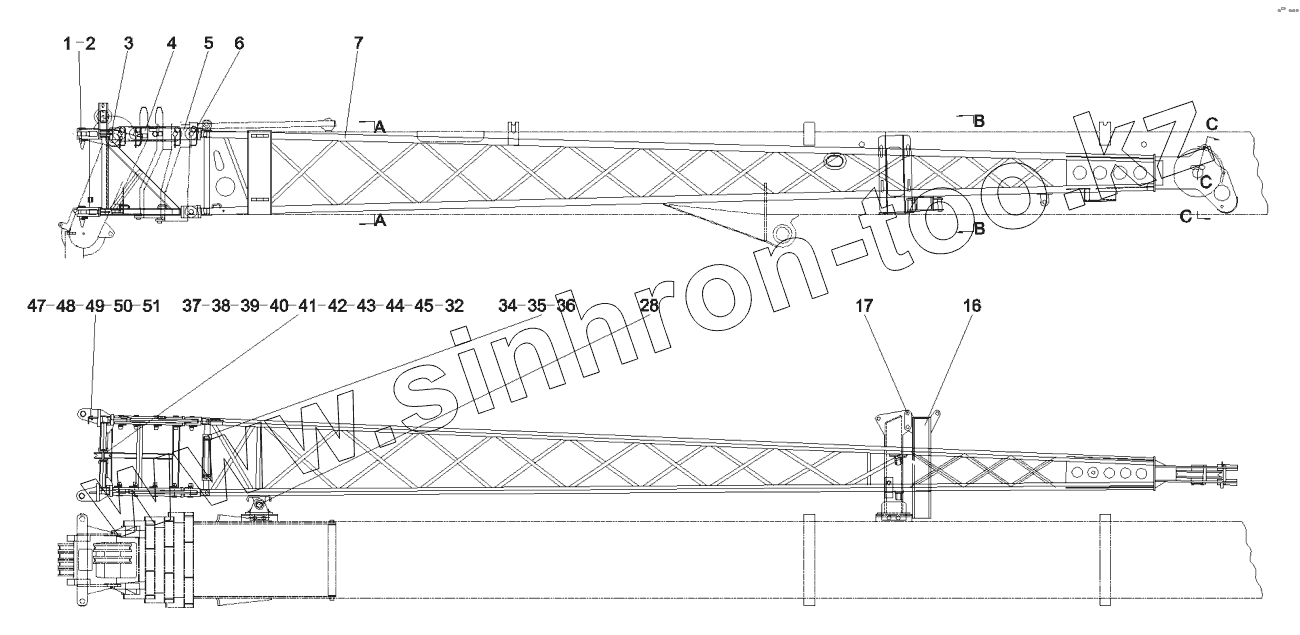

Позиция на иллюстрации Заводской номер детали Название детали
1 10095077 Shaft, pin
2 10034875 Pin, clamp
3 10131917 Boom seat
4 00001582 Connection plate
5 00001630 Connection plate
6 10137541 Shaft, pin
7 10131913 Boom
16 10095188 Plate, fold
17 10095212 Inserted pin
28 A829900002661 Pin, elastic
32 A210491000016 Pin
34 00001586 Sleeve
35 00001588 Shaft
36 A210501000039 Pin
37 10137574 Pulley gp
38 10137585 Shaft
39 10137589 Sleeve, shaft
40 A210111000088 Bolt
41 A210405000007 Washer
42 A210401000017 Washer
43 A210111000089 Bolt
44 10137593 Plate, mounting
45 10137597 Keep rod
47 11166807 Bracket, fixed, magnet, jib
48 A210111000082 Bolt
49 A210307000016 Nut
50 A210401000016 Washer
51 A210405000006 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
