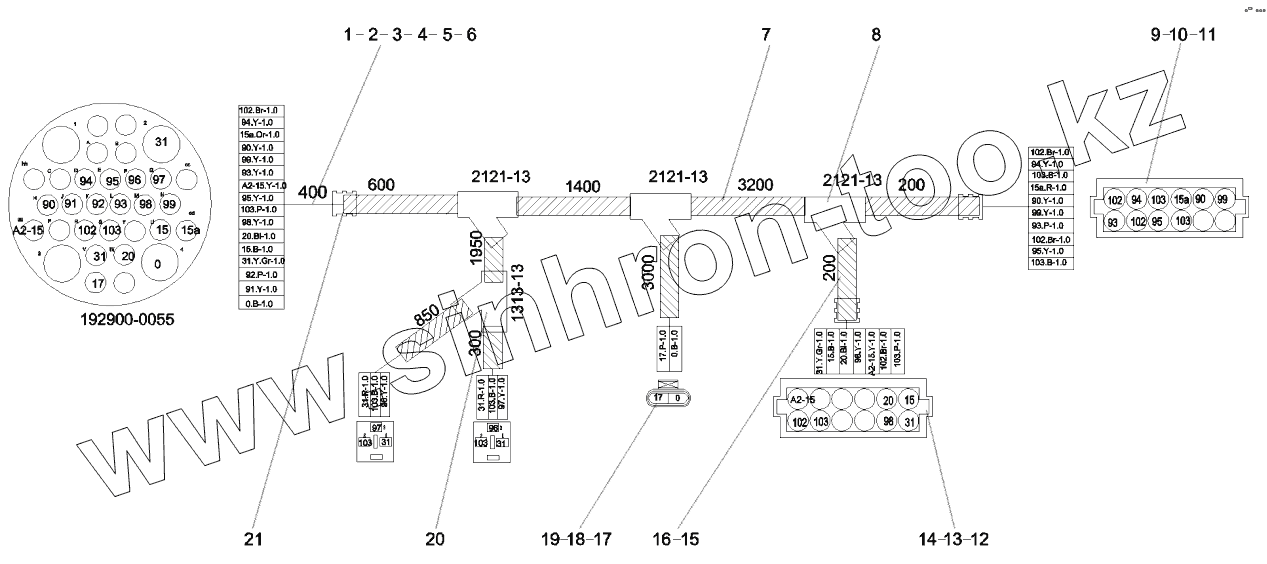

Каталог запасных частей к технике: SANY STC250H. 12300431 Boom harness

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 A241900000524 Wire, black
2 A241900000526 Wire, yellow
3 A241900000523 Wire, red
4 A241900000074 Wire, brown
5 A241900000112 Wire, red
6 A241900000527 Wire, purple
7 A239900000563 Nylon corrugated tube 1/2"
8 A229900004118 Tee,V-type
9 23005308 12 core rectangular socket
10 23005309 Lock, secondary pole, 12 lines, pin
11 B229900001098 Pin
12 23005307 12 core rectangular socket
13 23005310 Secondary lock, 12-wire, socket
14 B229900001094 Socket
15 A239900000561 Hose, nylon
16 A241900000428 Cable
17 23003355 Lock, secondary pole, 2-line
18 B241200000590 Jacket, socket, two-wire
19 B241000000253 Socket
20 A229900004363 Tee,V-type
21 60041268 Protection sleeve, hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
