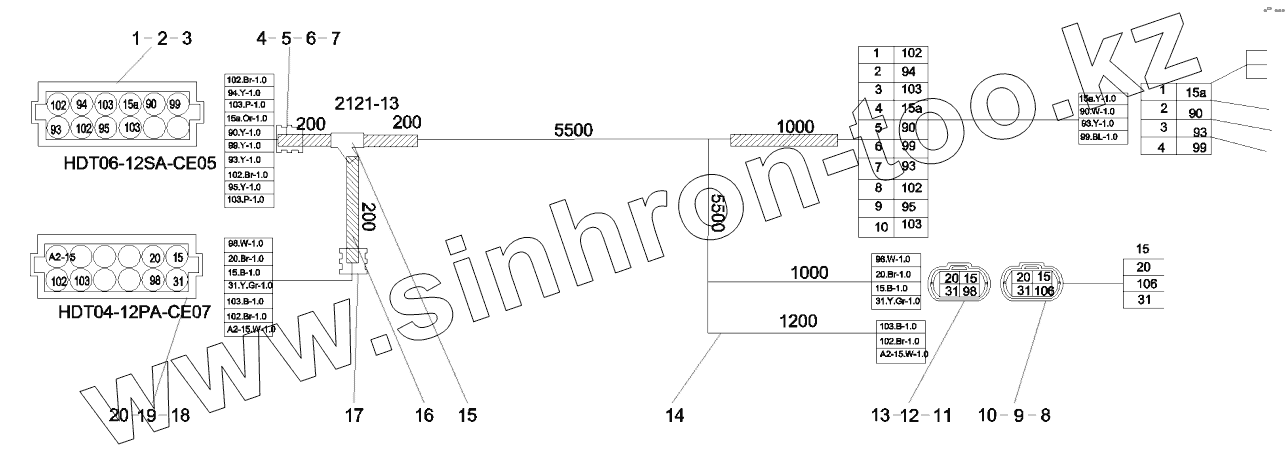

Каталог запасных частей к технике: SANY STC250H. 12300302 Boom harness

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 23005308 12 core rectangular socket
2 23005309 Lock, secondary pole, 12 lines, pin
3 B229900001098 Pin
4 A241900000526 Wire, yellow
5 A241900000523 Wire, red
6 A241900000074 Wire, brown
7 A241900000527 Wire, purple
8 B241200000604 Socket, rectangular, 4-pin
9 B241200000586 Secondary lock, 4-wire
10 B229900001093 Receptacle
11 B241200000592 Plug, rectangular, 4-pin
12 A222200000164 Secondary lock, 4-wire
13 B249900000288 Pin
14 A241900000428 Cable
15 A229900004118 Tee,V-type
16 A239900000561 Hose, nylon
17 60041268 Protection sleeve, hose
18 23005307 12 core rectangular socket
19 23005310 Secondary lock, 12-wire, socket
20 B229900001094 Socket
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
