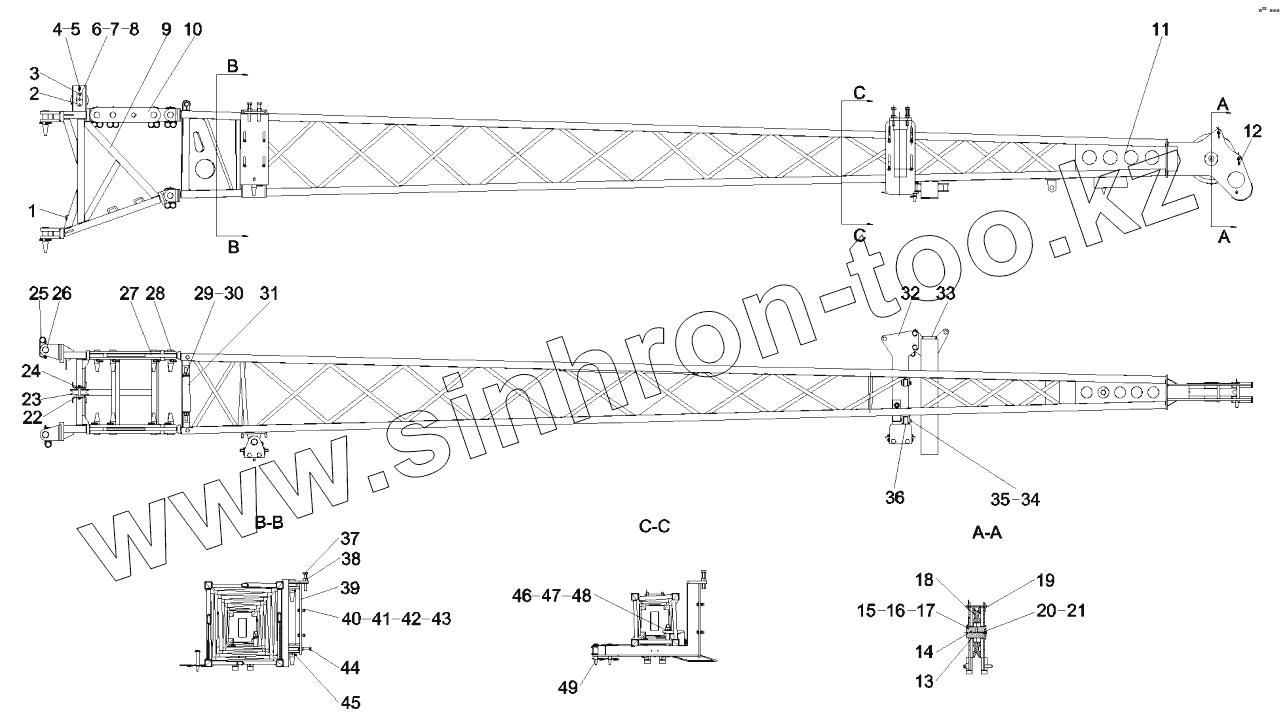

Каталог запасных частей к технике: SANY STC250H. 12197269 Jib boom STC250H.8A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
1 11166807 Bracket, fixed, magnet, jib
2 10137593 Plate, mounting
3 A210111000088 Bolt
4 10137597 Keep rod
5 A210491000016 Pin
6 A210405000007 Washer
7 A210401000017 Washer
8 A210111000089 Bolt
9 12197261 Boom support
10 00001582 Connection plate
11 10131913 Boom
12 A820301020887 Clamp pin
13 10131942 Spacer
14 10137547 Shaft
15 A210111000011 Bolt
16 10137549 Plate, catch
17 A210401000001 Washer
18 10138100 Pulley gp
19 A820301015312 Pipe, rope guard
20 A210804000002 Cup, oil
21 A290000001564 Cap, protective, nipple, grease
22 10137589 Sleeve, shaft
23 10137574 Pulley gp
24 10137585 Shaft
25 10034875 Pin, clamp
26 10095077 Shaft, pin
27 00001630 Connection plate
28 10137541 Shaft, pin
29 00001588 Shaft
30 A210501000010 Pin
31 00001586 Sleeve
32 10131941 Bracket gp
33 10095188 Plate, fold
34 A820301016852 Shaft, roller, carrier
35 A210491000018 Pin
36 A820601040348 Pulley
37 A210111000443 Bolt
38 A210307000005 Nut
39 10131930 Bracket, support
40 A210307000001 Nut
41 A210405000001 Washer
42 A210401000002 Washer
43 A210111000041 Bolt
44 A210110000013 Bolt
45 A829900002661 Pin, elastic
46 A210110000067 Bolt
47 A210405000008 Washer
48 A210401000006 Washer
49 10095212 Inserted pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
