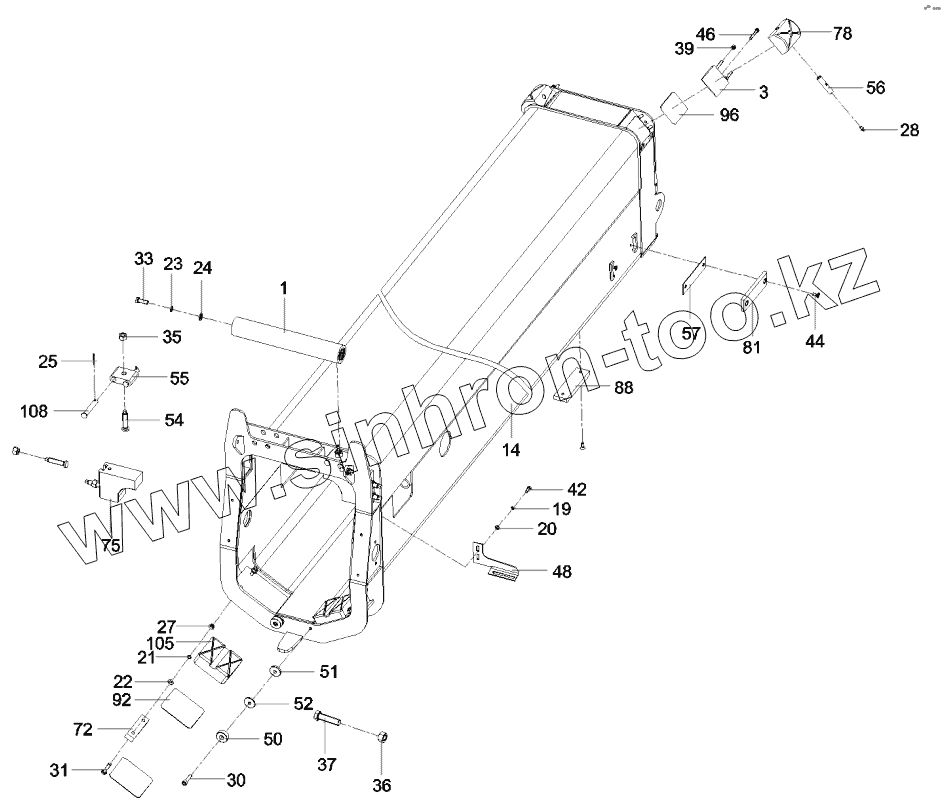

Каталог запасных частей к технике: SANY STC250H. 12176374 Hoisting boom assembly STC250H.1B

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
14
19
20
21
22
23
24
25
27
28
30
31
33
35
36
37
39
42
44
46
48
50
51
52
54
55
56
57
72
75
78
81
88
92
96
105
108
Позиция на иллюстрации Заводской номер детали Название детали
1 10669845 Roller, rope holder
3 10138065 Pull plate
14 12172040 4-boom
19 A210401000017 Washer
20 A210405000007 Washer
21 A210401000001 Washer
22 A210405000011 Washer
23 A210401000002 Washer
24 A210405000001 Washer
25 A210491000016 Pin
27 A210307000017 Nut
28 A210804000002 Cup, oil
30 A210204000008 Screw
31 A210111000028 Bolt
33 A210111000039 Bolt
35 A210307000040 Nut
36 A210307000005 Nut
37 A210111000117 Bolt
39 A210307000012 Nut
42 A210111000089 Bolt
44 A210211000015 Screw
46 A210111000094 Bolt
48 10460308 Bracket, lead wire(1)
50 10138982 Cushion block
51 10138983 Cushion block, adjustment
52 10138984 Cushion block, adjustment
54 10138431 Bolt
55 10138433 Block, support
56 10136812 Shaft, pin
57 10137483 Cushion, adjustment
72 11063606 Retainer
75 11063617 Wear pad
78 11063631 Wear pad
81 11063633 Wear pad
88 11063634 Wear pad
92 11080816 Shim, adjustment
96 11081292 Shim, adjustment
105 11063603 Wear pad
108 11692540 Shaft, pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
