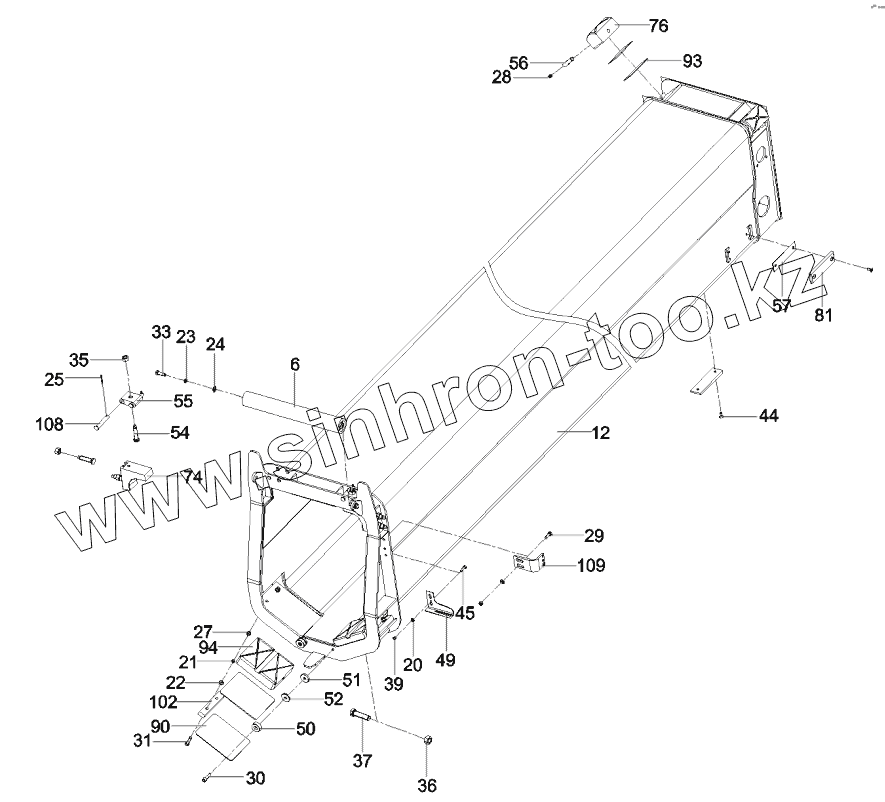

Каталог запасных частей к технике: SANY STC250H. 12176374 Hoisting boom assembly STC250H.1B

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6
12
20
21
22
23
24
25
27
28
29
30
31
33
35
36
37
39
44
45
49
50
51
52
54
55
56
57
74
76
81
90
93
94
102
108
109
Позиция на иллюстрации Заводской номер детали Название детали
6 10669838 Roller, rope holder
12 12170217 2-section boom assembly
20 A210405000007 Washer
21 A210401000001 Washer
22 A210405000011 Washer
23 A210401000002 Washer
24 A210405000001 Washer
25 A210491000016 Pin
27 A210307000017 Nut
28 A210804000002 Cup, oil
29 A210111000023 Bolt
30 A210204000008 Screw
31 A210111000028 Bolt
33 A210111000039 Bolt
35 A210307000040 Nut
36 A210307000005 Nut
37 A210111000117 Bolt
39 A210307000012 Nut
44 A210211000015 Screw
45 A210111000091 Bolt
49 10460715 Bracket, lead wire(3)
50 10138982 Cushion block
51 10138983 Cushion block, adjustment
52 10138984 Cushion block, adjustment
54 10138431 Bolt
55 10138433 Block, support
56 10136812 Shaft, pin
57 10137483 Cushion, adjustment
74 11063612 Wear pad
76 11063621 Wear pad
81 11063633 Wear pad
90 11080783 Shim, adjustment
93 11081284 Shim, adjustment
94 11063583 Wear pad
102 11063595 Retainer
108 11692540 Shaft, pin
109 12055392 Plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
