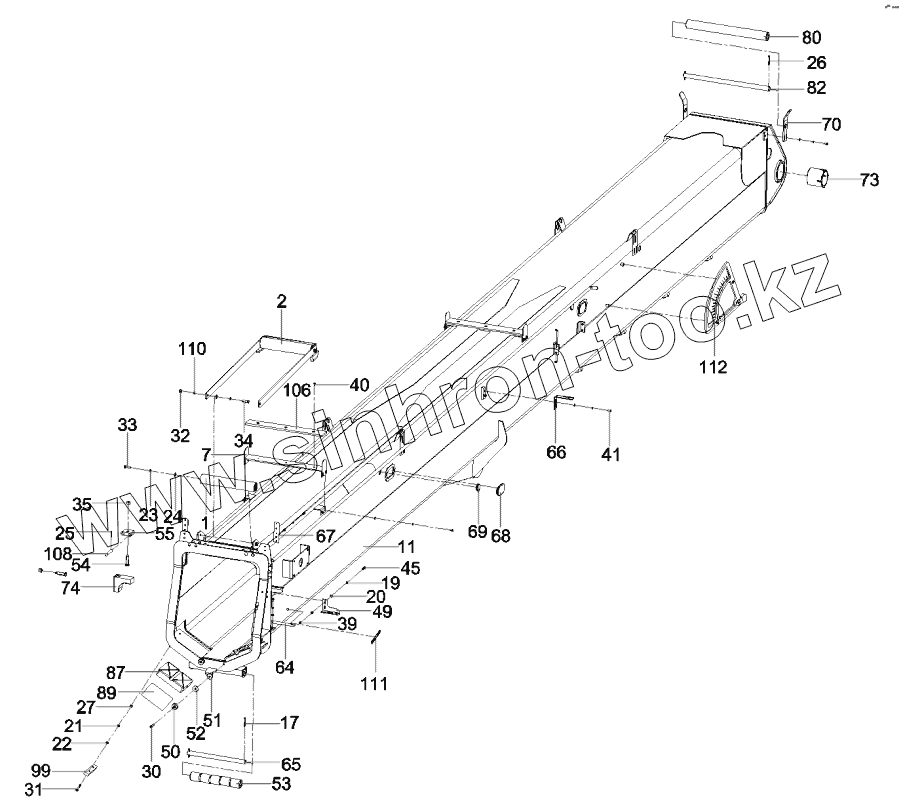

Каталог запасных частей к технике: SANY STC250H. 12176374 Hoisting boom assembly STC250H.1B

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
7
11
17
19
20
21
22
23
24
25
26
27
30
31
32
33
34
35
39
40
41
45
49
50
51
52
53
54
55
64
65
66
67
68
69
70
73
74
80
82
87
89
99
106
108
110
111
112
Позиция на иллюстрации Заводской номер детали Название детали
1 10669845 Roller, rope holder
2 11885706 Cord roller
7 11268335 Bracket
11 12166850 One-section boom
17 A210501000039 Pin
19 A210401000017 Washer
20 A210405000007 Washer
21 A210401000001 Washer
22 A210405000011 Washer
23 A210401000002 Washer
24 A210405000001 Washer
25 A210491000016 Pin
26 A210501000010 Pin
27 A210307000017 Nut
30 A210204000008 Screw
31 A210111000028 Bolt
32 A210319000017 Nut
33 A210111000039 Bolt
34 A210111000040 Bolt
35 A210307000040 Nut
39 A210307000012 Nut
40 A210203000023 Screw
41 A210111000088 Bolt
45 A210111000091 Bolt
49 10460715 Bracket, lead wire(3)
50 10138982 Cushion block
51 10138983 Cushion block, adjustment
52 10138984 Cushion block, adjustment
53 10138993 Sleeve
54 10138431 Bolt
55 10138433 Block, support
64 A820101341354 Bracket, installation, lamp, operation
65 10260636 Shaft
66 10694801 Bracket
67 10169998 Bracket, installation, outline lamp, front
68 10928786 Door, handhole
69 10928897 Orifice cover, round
70 11891314 Plate
73 11562556 Bearing, composite
74 11063612 Wear pad
80 12119926 Sleeve
82 12120099 Shaft
87 11063570 Wear pad
89 11080733 Shim, adjustment
99 11063594 Retainer
106 12166298 Sliding plate
108 11692540 Shaft, pin
110 10138481 Spacer
111 11141447 Support, wire-tying
112 12253532 Angle pointer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
