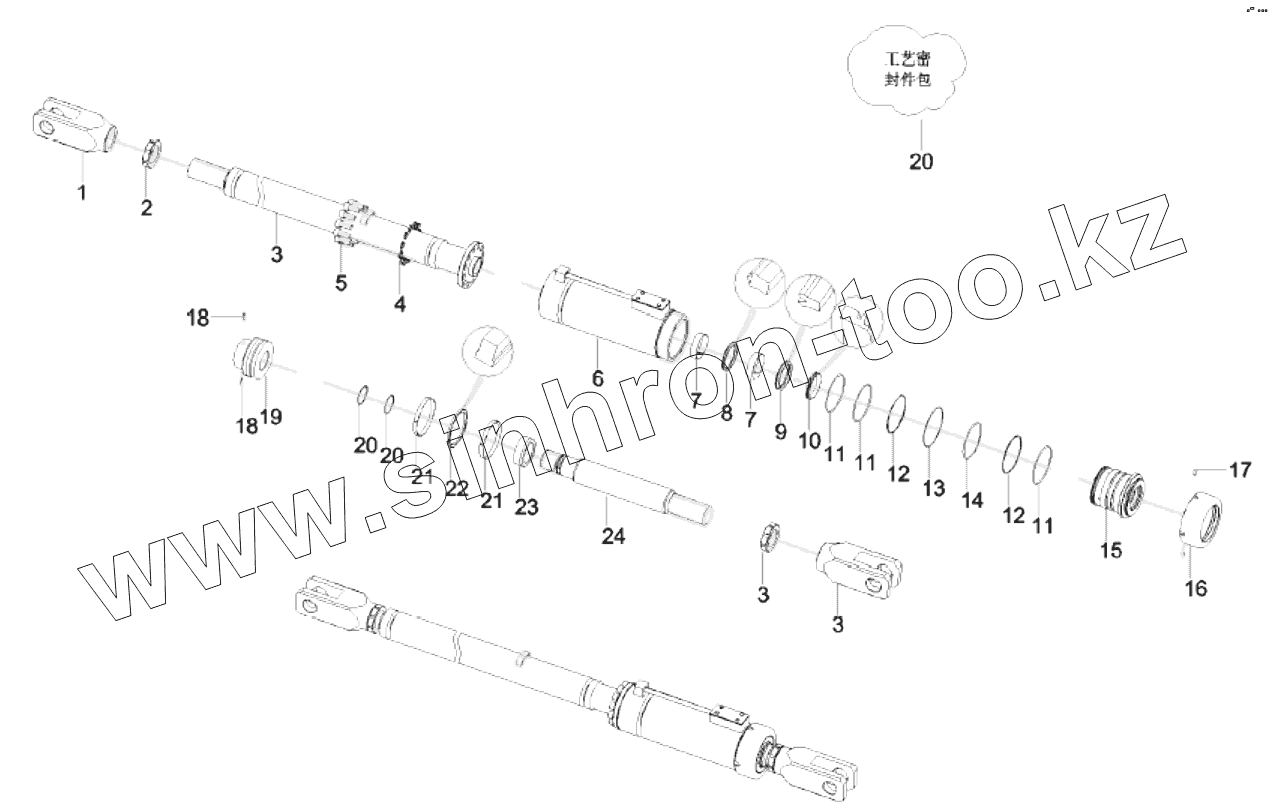

Каталог запасных частей к технике: SANY SDCY90K6C. 10504903 Cylinder, swivel

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
7
7
8
9
10
11
11
11
12
12
13
14
15
16
17
18
18
19
20
20
20
21
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 12451581 Sdc90k7.1.8-12
2 10504505 Nut, round
3 12502047 Gasket, pipe
4 A210401000006 Washer
5 A210204000233 Screw
6 10504808 Components, cylinder body
7 B230101000116 Ring, guide, fr
8 A230101000181 Ring, sealing, bu
9 B230101002131 ZBR-ring, seal
10 60145129 Ring, dustproof, a 12-a
11 A210609000124 O-ring
12 10250749 Ring, retainer
13 A210609000359 O-ring
14 24000549 O-ring
15 12076427 Guide sleeve
16 12077427 Nut
17 24004294 Screw
18 24004165 Screw
19 11988877 Piston
20 A210609000077 Ring, O
21 B230101000848 Ring, guide
22 B230101001093 CUT-ring, seal
23 11999899 Sleeve damper
24 12580442 Piston rod
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
