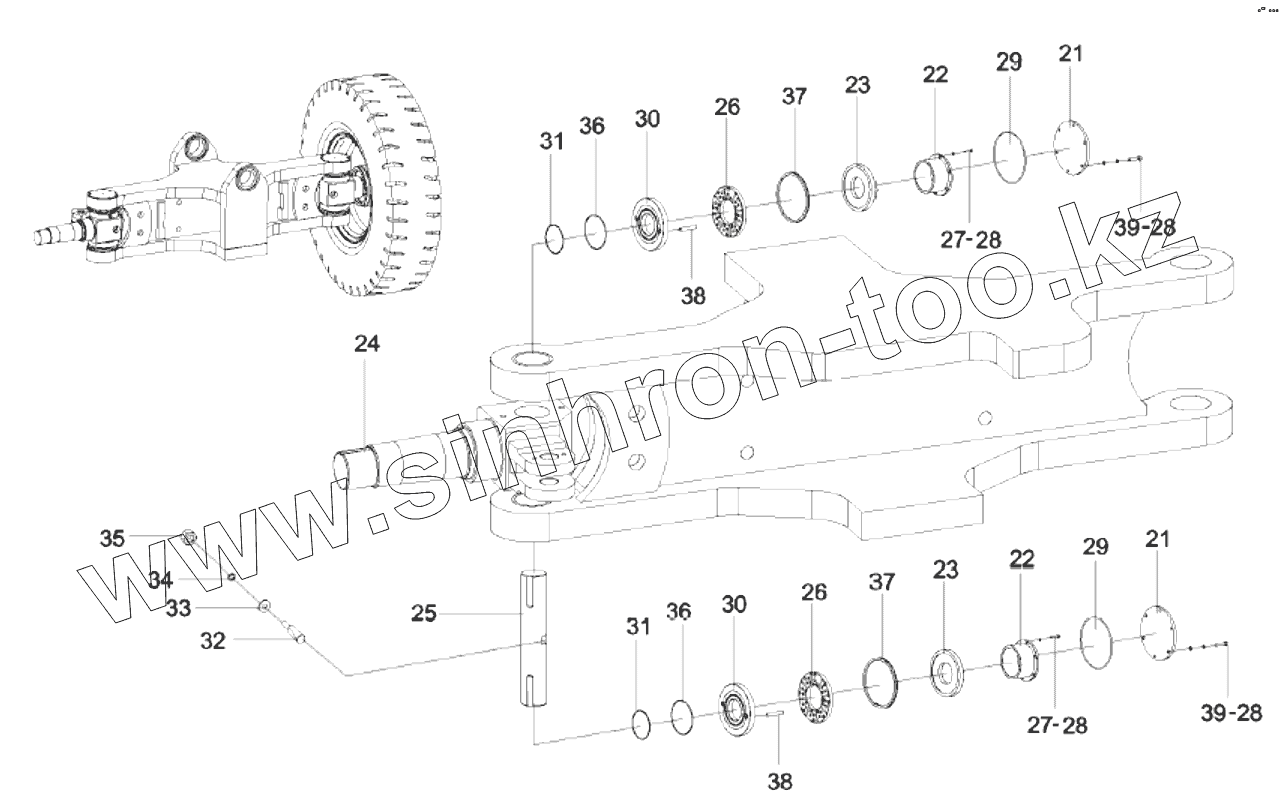

Каталог запасных частей к технике: SANY SDCY90K6C. 10428246 Steering axle

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
21
21
22
22
23
23
24
25
26
26
27
27
28
28
28
28
29
29
30
30
31
31
32
33
34
35
36
36
37
37
38
38
39
39
Позиция на иллюстрации Заводской номер детали Название детали
21 10997956 Cover, link pin
22 10997951 Sleeve, shaft
23 10997949 Cover, bearing
24 10428234 Articulation, steering
25 10997955 Axis, pin, direction
26 10448041 Plate, support, sliding bearing
27 A210111000293 Bolt
28 A210405000007 Washer
29 A210609000303 O-ring
30 10448276 Plate, support
31 A210609000007 O-ring 110x3.55GB3452.1
32 10506526 Angle plug RSC45.8-18
33 A820102010535 Angle plug washer RSC45.8-22
34 A210401000004 Washer
35 A210307000028 Nut
36 A210609000174 O-ring 140x3.55GB3452.1
37 60004882 Seal, oil, vda
38 10371349 Axis
39 A210111000090 Bolt
