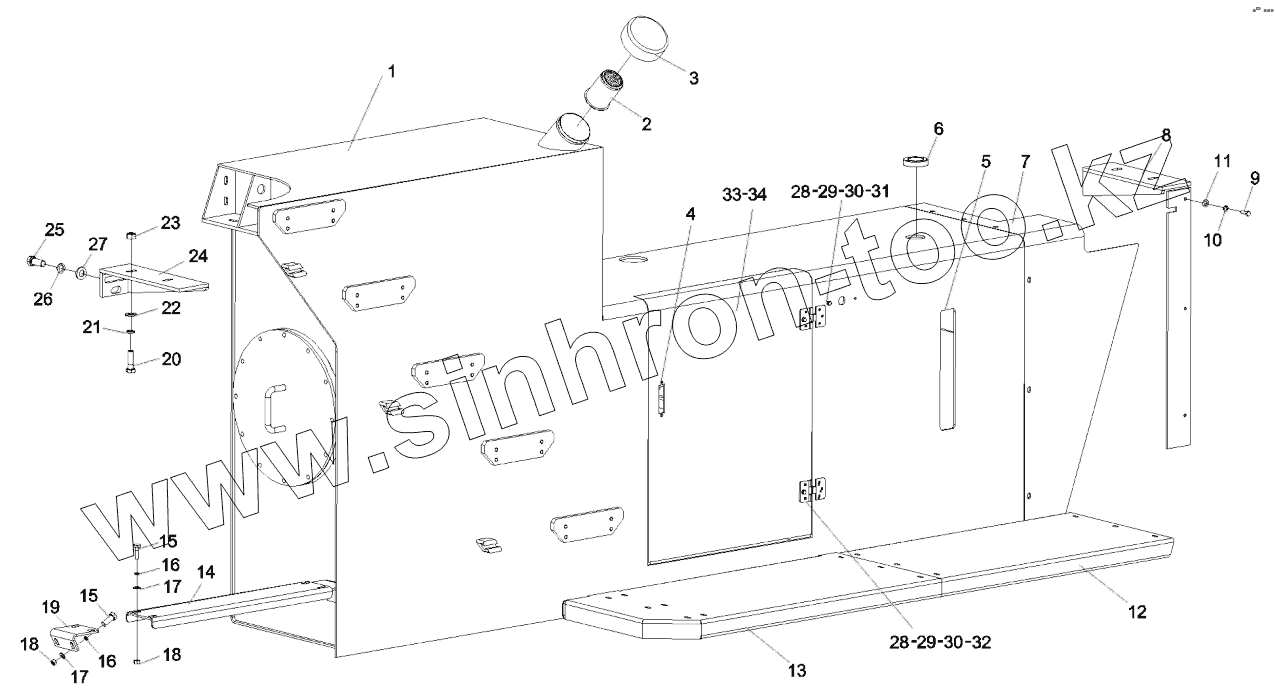

Каталог запасных частей к технике: SANY RSC45C. 10945119 Fuel tank assembly RSC45C.14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10945118 | Fuel tank RSC45C.14.1 | |
| 2 | A229900000886 | Filter net 205-04-71141 | |
| 3 | A290000002193 | CAP - FUEL TANK | |
| 4 | A222200000036 | Door lock MS-504-1 | |
| 5 | 60030670 | Liquid level and temperature gauge YWZ-300T-B nylon | |
| 6 | A222100000265 | Air cleaner AF-35 | |
| 7 | A820101312813 | Front cover on right RSC45.14-1 | |
| 8 | 10187941 | Rear bracket of oil tank RSC45.14.9 | |
| 9 | A210111000089 | Bolt | |
| 10 | A210401000017 | Washer | |
| 11 | A210404000005 | Washer | |
| 12 | 10043086 | Pedal (1) RSC45M.5-1 | |
| 13 | 10043085 | Pedal (2) RSC45M.4-2 RSC45M.5-2 | |
| 14 | 10465508 | Bracket of air conditioning radiator RSC45M.5-3 | |
| 15 | A210111000025 | Bolt | |
| 16 | A210401000001 | Washer | |
| 17 | A210405000011 | Washer | |
| 18 | A210307000017 | Nut | |
| 19 | 10805009 | Support plate RSC45M.5-4 | |
| 20 | A210111000040 | Bolt | |
| 21 | A210401000002 | Washer | |
| 22 | A210404000004 | Washer, 12 GB96.1 | |
| 23 | A210307000001 | Nut | |
| 24 | 10187917 | Front bracket of oil tank RSC45.14.8 | |
| 25 | A210111000112 | Bolt | |
| 26 | A210401000004 | Washer | |
| 27 | A210491000118 | Washer 16GB1230 | |
| 28 | A210111000080 | Bolt | |
| 29 | A210401000016 | Washer | |
| 30 | A210405000006 | Washer | |
| 31 | A210307000016 | Nut | |
| 32 | A210891000015 | Hinge 6780 | |
| 33 | 10043103 | Battery box door RSC45M.5.1-4 | |
| 34 | A820101313331 | Battery press plate RSC45.14-11 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
