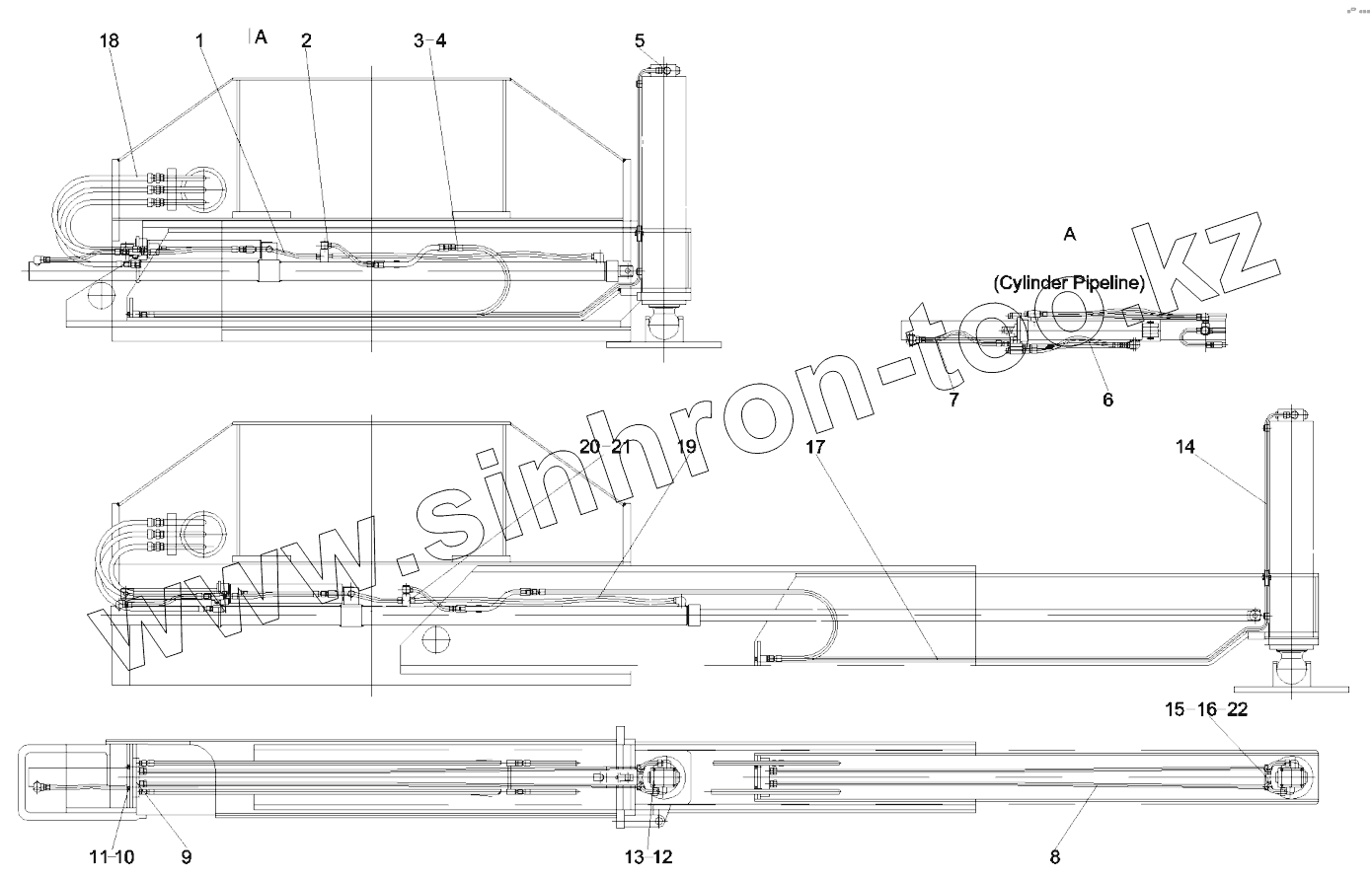

Каталог запасных частей к технике: SANY QY50CS93. A810201023784 Piping, outrigger, front

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 B230103000086 Hose, rubber
2 B210780000115 Connector, pipe
3 A229900002776 Connector, pipe
4 B230103000319 Hose, rubber
5 A229900002578 Connector, pipe
6 B230103002346 Hose, rubber
7 B230103006904 Hose, rubber
8 A810201023787 Pipe assy, steel
9 A810201062325 Catcher assy, oil
10 A210401000017 Washer
11 A210111000090 Bolt
12 B222200000021 Lock, hydraulic, dual-directional
13 A210204000149 Screw
14 B230103008243 Hose, rubber
15 11008167 Pipe assy, steel
16 11008111 Bracket assy, oil inlet
17 11008192 Pipe assy, steel, return
18 B230103000332 Hose, rubber
19 11008119 Pipe assy, steel
20 21003061 Connector, pipe
21 A229900003506 Connector, pipe
22 A210609000312 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
