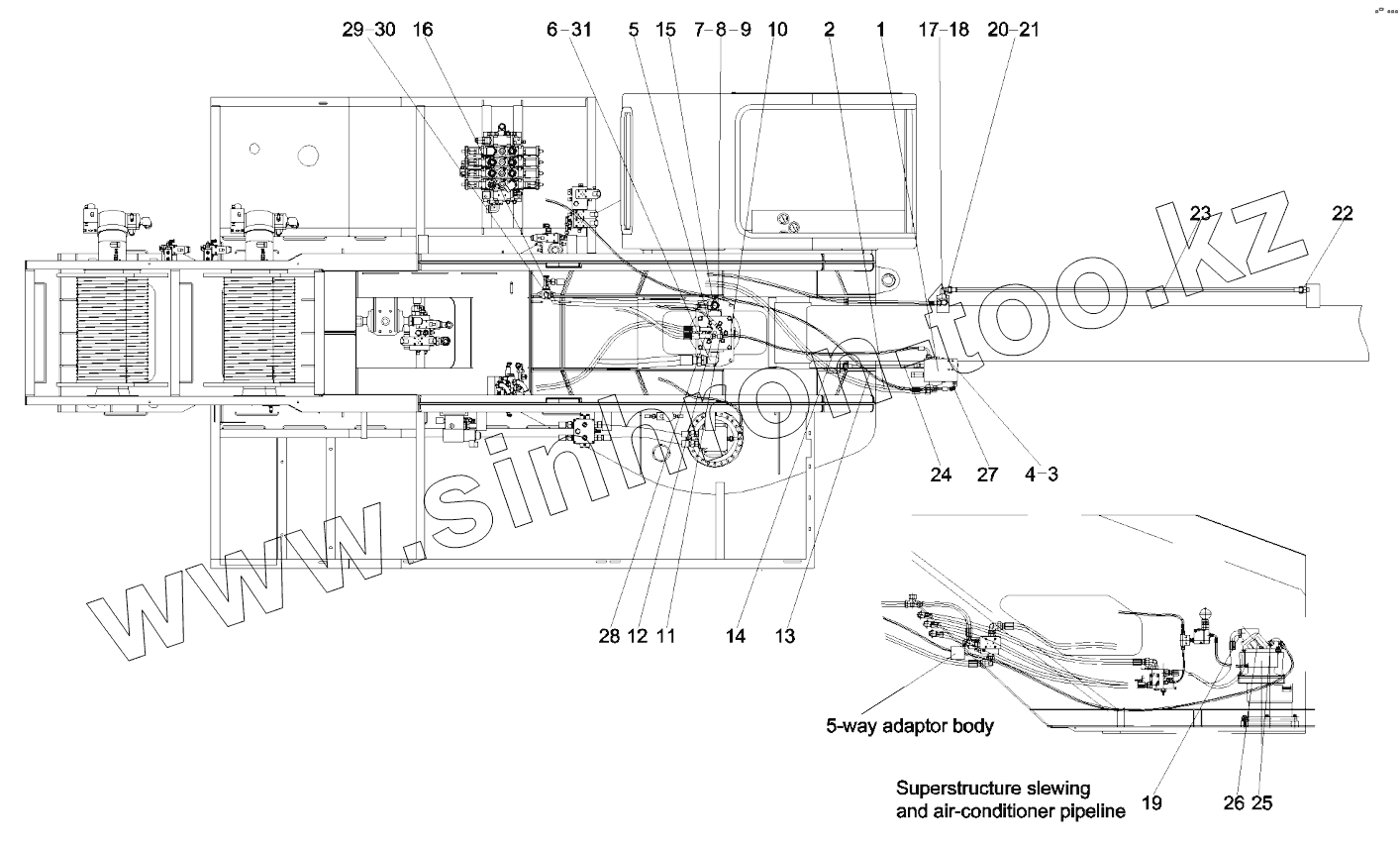

Каталог запасных частей к технике: SANY QY50CS93. 11008120 Piping, hydraulic, elevating

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 11234474 Valve assy, balance, luffing
2 B230103008240 Hose, rubber
3 A210111000229 Bolt
4 A210405000003 Washer
5 A229900002581 Connector, pipe
6 10905922 Pipe assy, steel, return
7 A210204000024 Screw
8 A229900003567 Connector, flange, right angle
9 B229900000333 Flange, split
10 00002137 Joint, rotary
11 A229900002495 Connector, pipe
12 A229900002939 Connector, pipe
13 B230103002374 Hose, rubber
14 B230103002373 Hose
15 B210780000029 Connector, pipe
16 11008116 Pipe assy, steel
17 A229900004342 Connector, pipe
18 A210770000631 Connector, pipe
19 A229900003026 Connector, pipe
20 A229900002856 Flange, split
21 21002923 Connector, flange, right angle
22 A229900002498 Connector, pipe
23 11008102 Pipe assy, steel
24 11008108 Pipe assy, steel
25 A229900004407 Connector, pipe
26 A220501000070 Motor, plunger
27 A229900002559 Connector, pipe
28 A229900002561 Connector, pipe
29 11008402 Pipe assy, steel
30 A229900002789 Connector, pipe
31 B230101000244 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
