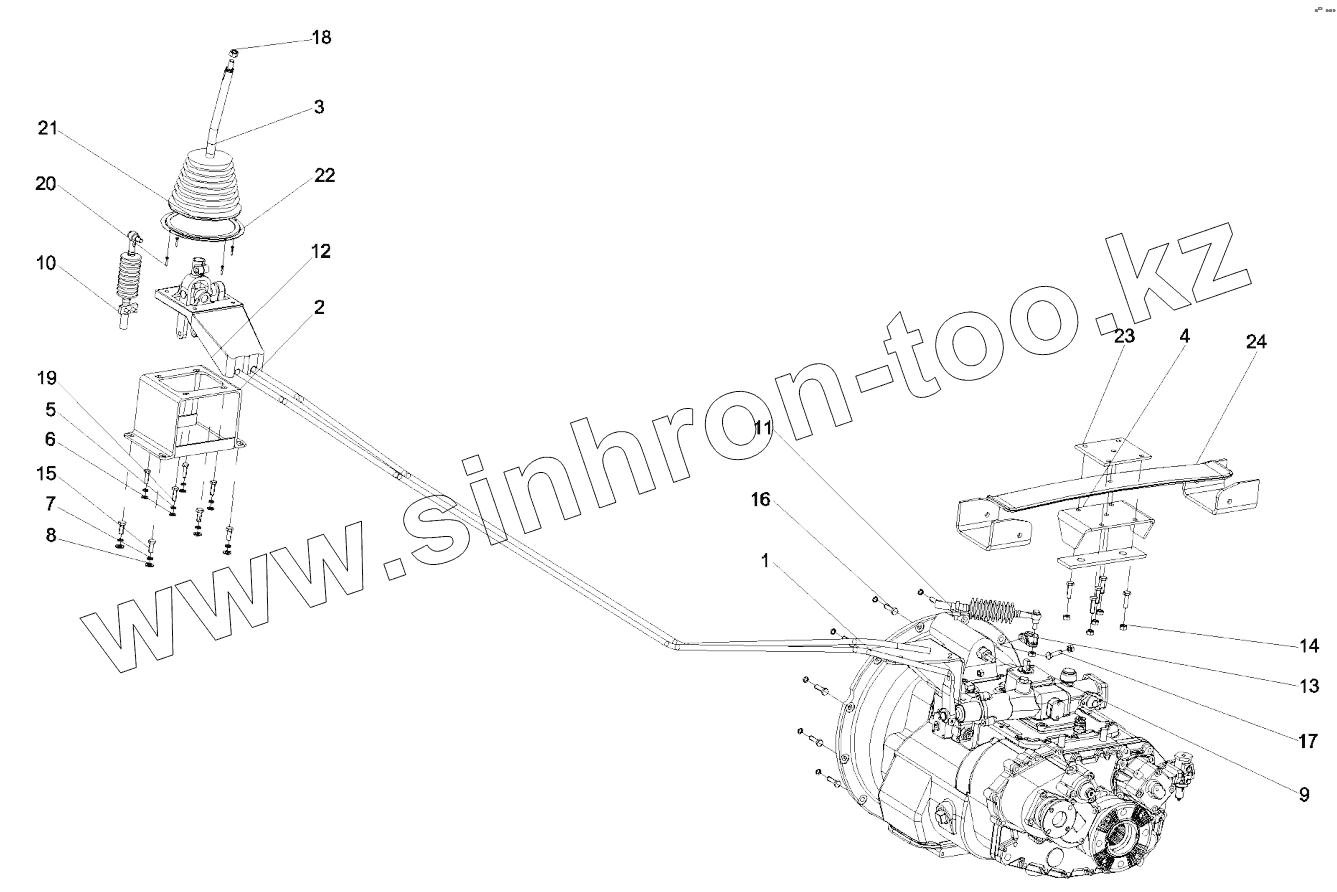

Каталог запасных частей к технике: SANY QY50CS93. 10930898 Transimission, operation mechanism

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 10205004 Flexible Shaft Bracket
2 A810103990168 Controller bracket
3 10047858 Lever, gearshift
4 10605194 Bracket assy, mounting
5 A210401000017 Washer
6 A210405000007 Washer
7 A210401000001 Washer
8 A210405000011 Washer
9 60026371 Transmission assembly
10 A229900009085 Shaft, flexible
11 A229900009089 Shaft, soft, gear-selecting
12 A229900003059 Controller
13 A229900003063 Arm, rock, gear-selecting
14 A210319000001 Nut
15 A210111000018 Bolt
16 A210111000026 Bolt
17 21005186 Bolt
18 A210307000001 Nut
19 A210111000091 Bolt
20 A210218000016 Screw, tapping
21 A229900003374 Cover, dustproof, lever, operating
22 A229900003375 Ring, plunger, cover, dustproof
23 10678735 Plate, pressure
24 10791639 Beam, elastic
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
