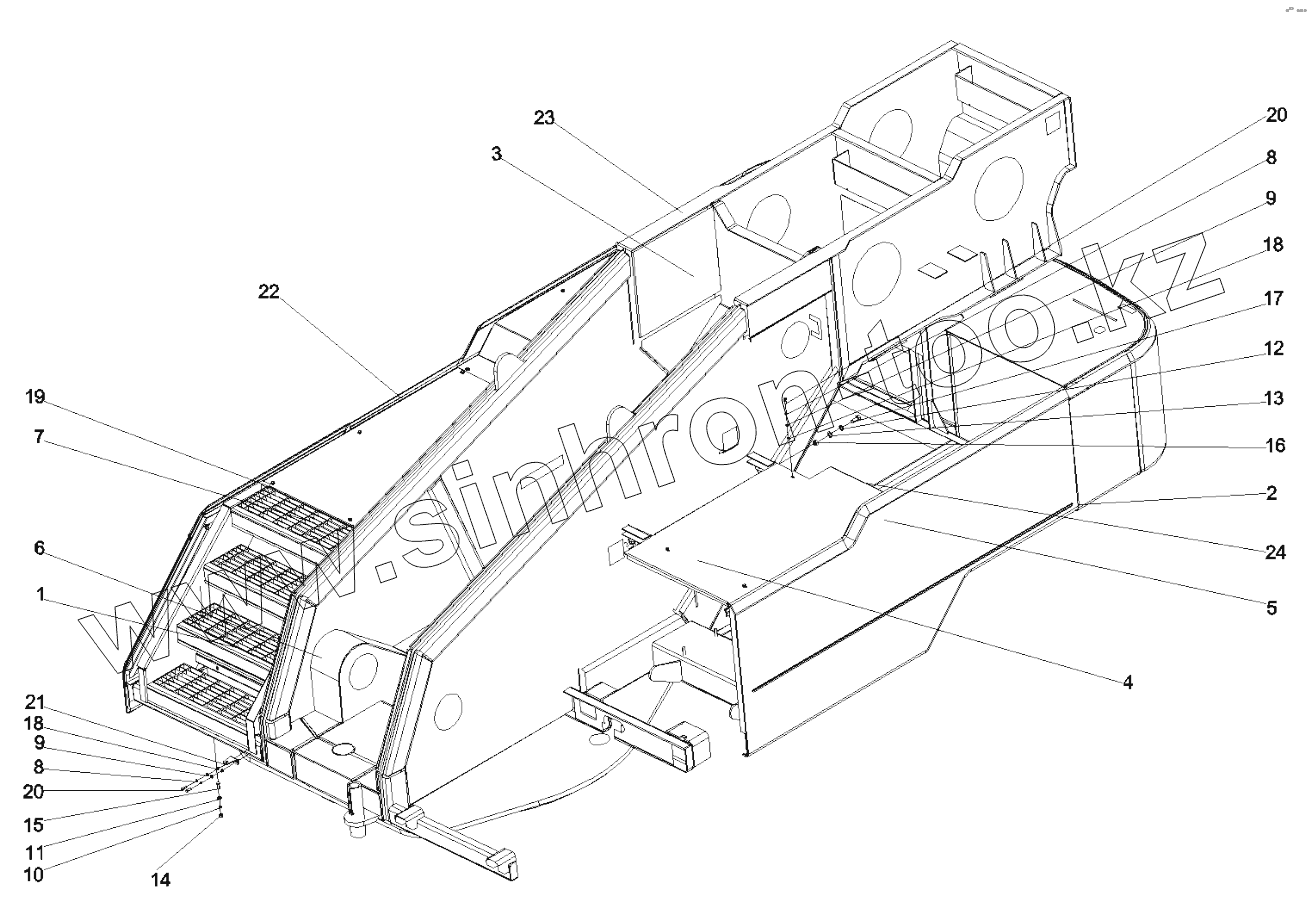

Каталог запасных частей к технике: SANY QY50CS93. 10779330 Cover, swing frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 10640789 Closing plate subassy, tread side
2 10640770 Closing plate subassy, rear left
3 10640762 Closing plate sunassy, rear right
4 10814284 Bracket, front
5 10814285 Bracket, rear
6 10764978 Footstep
7 10764951 Weld subassy, bracket, platform
8 A210401000017 Washer
9 A210405000007 Washer
10 A210401000001 Washer
11 A210405000011 Washer
12 A210401000004 Washer
13 A210405000003 Washer
14 A210307000017 Nut
15 A210111000018 Bolt
16 A210307000040 Nut
17 A210111000100 Bolt
18 A210307000012 Nut
19 A210111000089 Bolt
20 A210111000090 Bolt
21 10781032 Bracket, lamp
22 10779024 Plate, cover, upper, front, right
23 10778943 Plate,cover, rear, right
24 10778925 Plate, cover, upper, left
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
