Каталог запасных частей к технике: SANY QY50CS93. 10667459 Jib

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

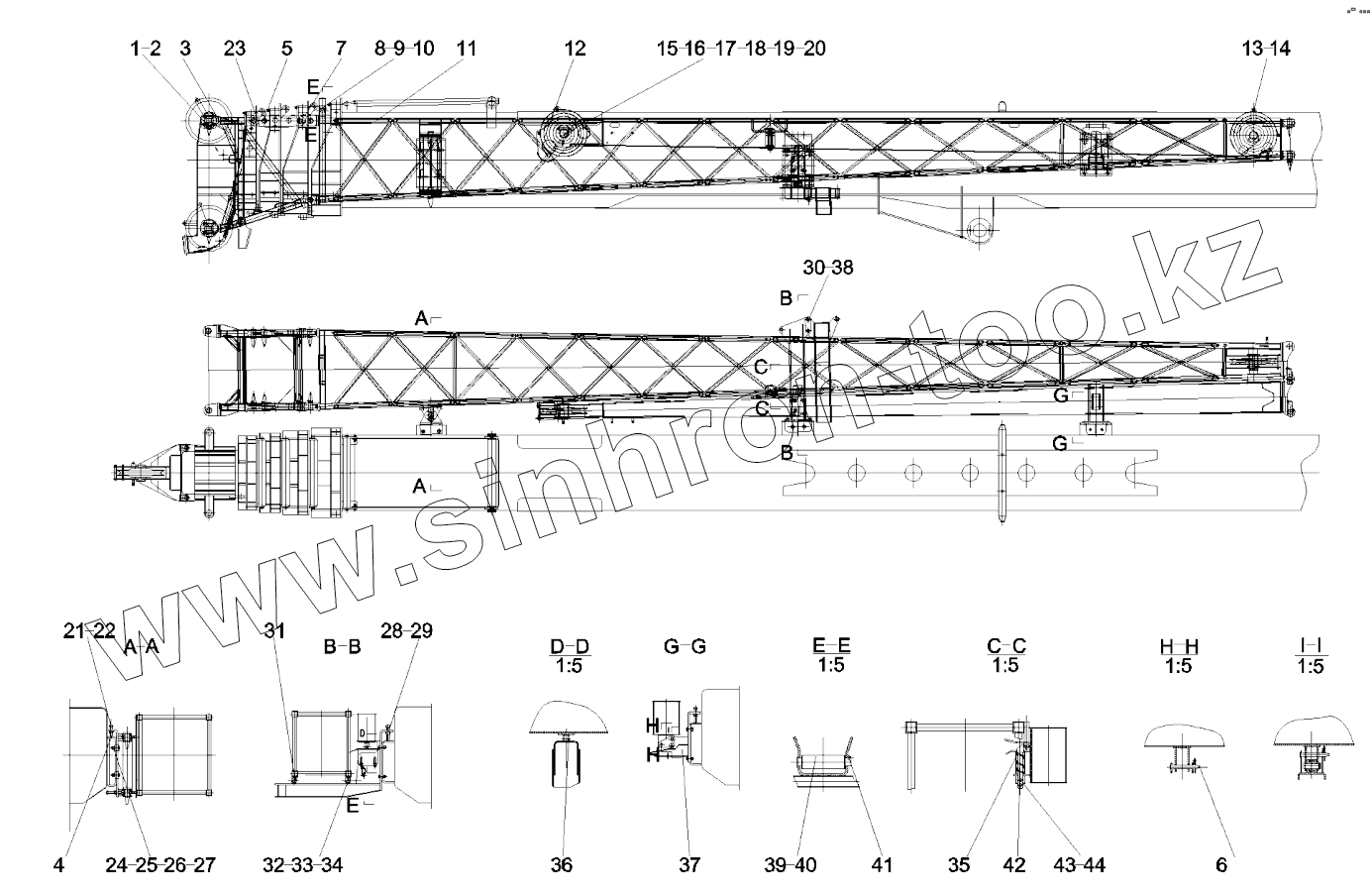

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10602820		Pin, lock
2	10034875		Pin, clamp
3	10631934		Boomfoot assy
4	10603861		Plate, bearer
5	10602826		Pin, lock
6	10051620		Pin, lock
7	10602819		Plate, connection
8	A210111000079		Bolt
9	A210405000006		Washer
10	A210401000016		Washer
11	11203144		Boom assy
12	10595326		Rack, folding boom
13	10043523		Pin, retainer
14	A210501000021		Pin
15	10137549		Plate, catch
16	A210111000089		Bolt
17	A210401000017		Washer
18	A819700000631		Pulley subassy
19	10131942		Spacer
20	10602812		Shaft
21	A210111000443		Bolt
22	A210307000029		Nut
23	10603884		Plate, connection
24	A210111000055		Bolt
25	A210307000028		Nut
26	A210405000003		Washer
27	A210401000004		Washer
28	24004516		Bolt
29	24004753		Nut
30	10667422		Support assy
31	A210111000037		Bolt
32	A820301016852		Shaft, roller, carrier
33	A820601040348		Pulley
34	A210491000018		Pin
35	A210616000032		Spring
36	10597491		Support
37	10071576		Support, folding boom
38	A829900002661		Pin, elastic
39	10051690		Shaft, roller, carrier
40	A820699000605		Roller, carrier, nylon
41	A820101323898		Plate, catch
42	10248958		Shaft
43	10032127		Shaft
44	10138021		Pin shaft, spring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
