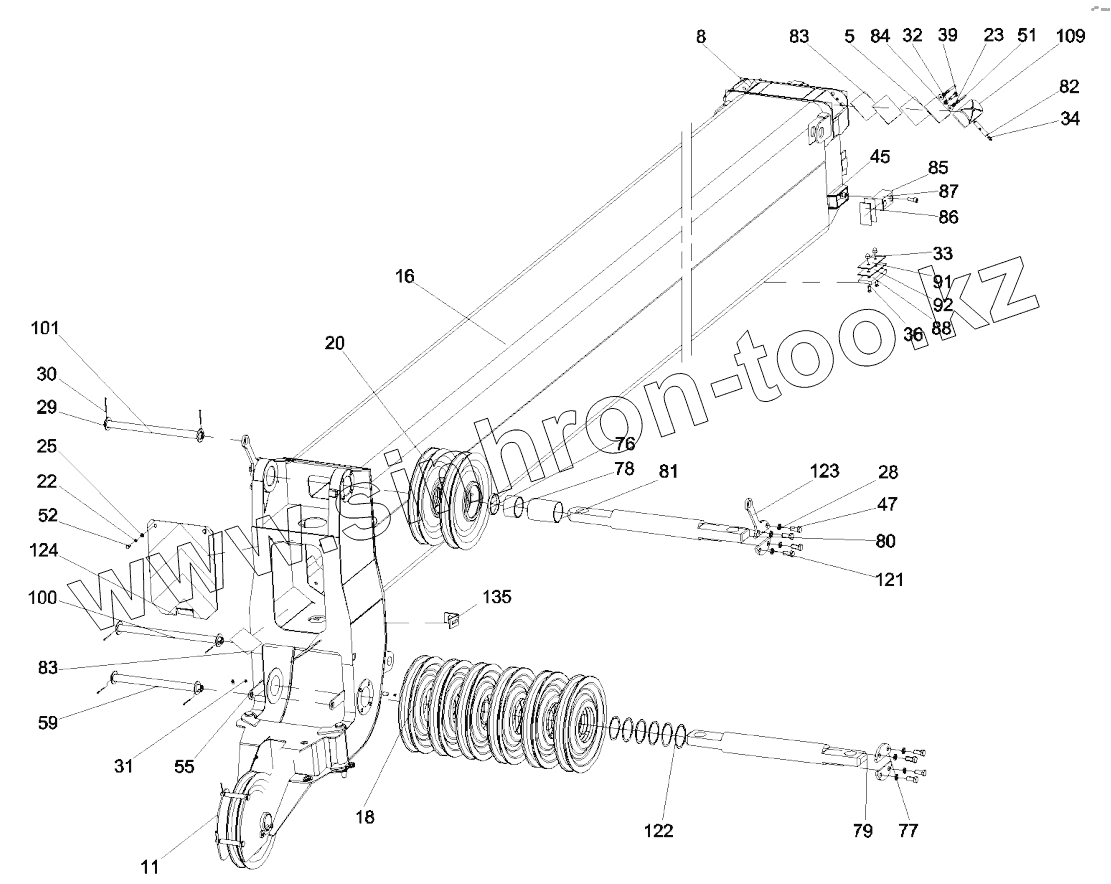

Каталог запасных частей к технике: SANY QY50CS93. 10663087 Boom
5
8
11
16
18
20
22
23
25
28
29
30
31
32
33
34
36
39
45
47
51
52
55
59
76
77
78
79
80
81
82
83
83
84
85
86
87
88
91
92
100
101
109
121
122
123
124
135
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 10055243 | Drawplate | |
| 8 | 10481051 | Drawplate | |
| 11 | 10585149 | Pulley, boom end | |
| 16 | 10591289 | Boom, 5th | |
| 18 | 11205605 | Pulley assy | |
| 20 | A819700000631 | Pulley subassy | |
| 22 | A210401000017 | Washer | |
| 23 | A210404000005 | Washer | |
| 25 | A210401000001 | Washer | |
| 28 | A210401000004 | Washer | |
| 29 | A210405000014 | Washer | |
| 30 | A210491000018 | Pin | |
| 31 | A290000001564 | Cap, protective, nipple, grease | |
| 32 | A210307000017 | Nut | |
| 33 | A210336000002 | Nut | |
| 34 | A210804000002 | Cup, oil | |
| 36 | A210203000011 | Screw | |
| 39 | A210203000009 | Screw | |
| 45 | A210204000025 | Screw | |
| 47 | 60028895 | Bolt | |
| 51 | A210307000012 | Nut | |
| 52 | A210111000088 | Bolt | |
| 55 | 10268523 | Plug, oil | |
| 59 | 10041321 | Pipe, rope , retainer | |
| 76 | 10041391 | Ring, spacer | |
| 77 | 10041393 | Plate, retaining | |
| 78 | 10041394 | Ring, spacer | |
| 79 | 10041400 | Shaft | |
| 80 | 10041401 | Shaft | |
| 81 | 10041403 | Ring, spacer | |
| 82 | 10041412 | Pin shaft | |
| 83 | 10041414 | Pillow, adjusting | |
| 84 | 10041415 | Pillow, adjusting | |
| 85 | 10041416 | Slider | |
| 86 | 10041418 | Pillow, adjusting | |
| 87 | 10041419 | Pillow, adjusting | |
| 88 | 10041420 | Slider | |
| 91 | 10041427 | Pillow, adjusting | |
| 92 | 10041428 | Pillow, adjusting | |
| 100 | 10041462 | Pipe, rope , retainer | |
| 101 | 11005910 | Pipe, rope , retainer | |
| 109 | 10431418 | Slider | |
| 121 | 10663080 | Plate, retaining | |
| 122 | 11205602 | Ring, spacer | |
| 123 | 11324325 | Plate | |
| 124 | 11205603 | Plate, cover | |
| 135 | 11467963 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
