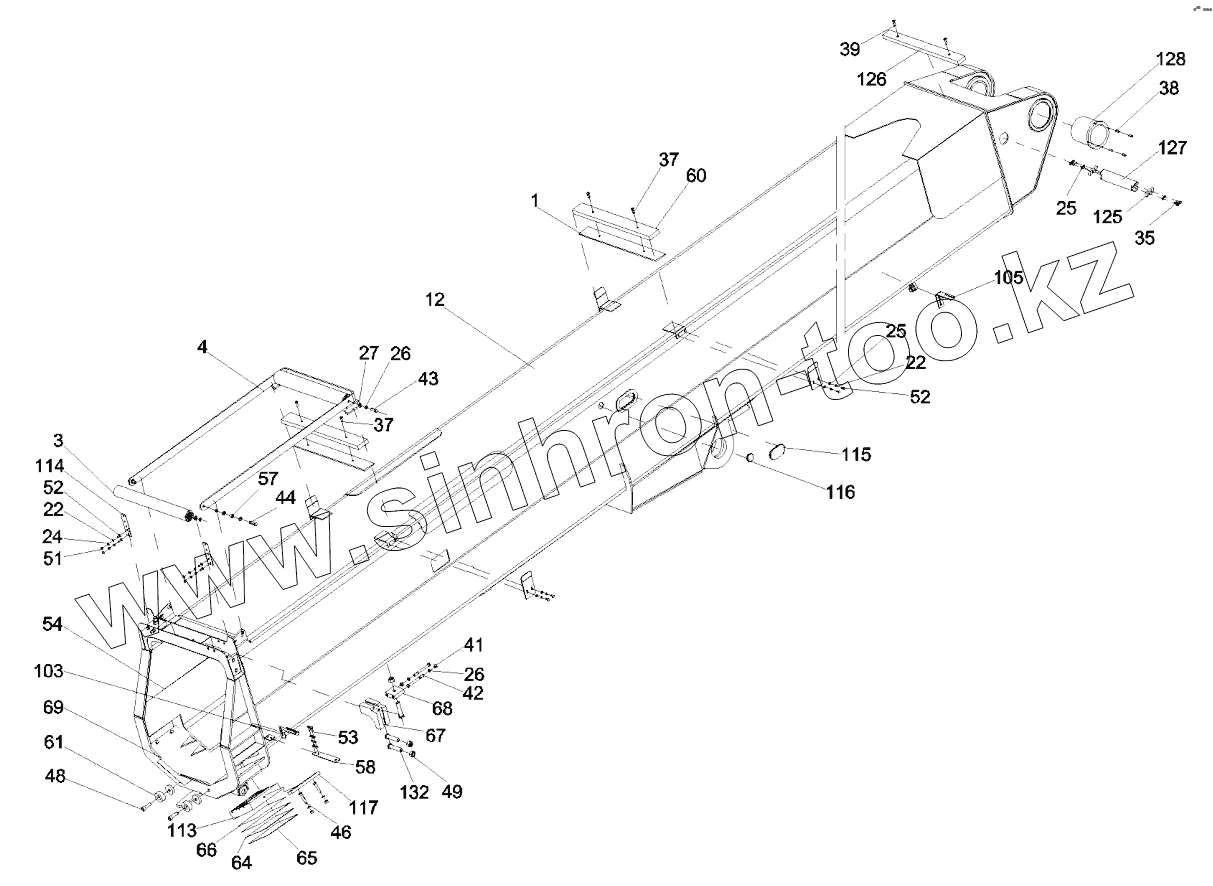

Каталог запасных частей к технике: SANY QY50CS93. 10663087 Boom
1
3
4
12
22
22
24
25
25
26
26
27
35
37
37
38
39
41
42
43
44
46
48
49
51
52
52
53
54
57
58
60
61
64
65
66
67
68
69
103
105
113
114
115
116
117
125
126
127
128
132
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10039059 | Bracket, pallet | |
| 3 | 10042264 | Roller, rope support | |
| 4 | 10042317 | Roller, rope guard | |
| 12 | 10585253 | Boom, base | |
| 22 | A210401000017 | Washer | |
| 24 | A210405000007 | Washer | |
| 25 | A210401000001 | Washer | |
| 26 | A210401000002 | Washer | |
| 27 | A210405000001 | Washer | |
| 35 | A210111000011 | Bolt | |
| 37 | A210203000013 | Screw | |
| 38 | A210227000006 | Screw | |
| 39 | A210203000009 | Screw | |
| 41 | A210307000001 | Nut | |
| 42 | A210110000004 | Bolt | |
| 43 | A210111000039 | Bolt | |
| 44 | A210111000041 | Bolt | |
| 46 | A210111000044 | Bolt | |
| 48 | A210204000160 | Screw | |
| 49 | A210307000005 | Nut | |
| 51 | A210307000012 | Nut | |
| 52 | A210111000088 | Bolt | |
| 53 | A210111000090 | Bolt | |
| 54 | A210111000293 | Bolt | |
| 57 | 10138481 | Spacer | |
| 58 | A820101341354 | Bracket, installation, lamp, operation | |
| 60 | 10041328 | Pallet | |
| 61 | 10041332 | Block, bumper | |
| 64 | 10041337 | Pillow, adjusting | |
| 65 | 10041344 | Pillow, adjusting | |
| 66 | 10041349 | Pillow, adjusting | |
| 67 | 10041356 | Slider | |
| 68 | 10041358 | Plate, thread | |
| 69 | 10041363 | Pillow, adjusting | |
| 103 | 10268365 | Bracket | |
| 105 | 10694801 | Bracket | |
| 113 | 10431416 | Slider | |
| 114 | 10169998 | Bracket, installation, outline lamp, front | |
| 115 | 10928786 | Door, handhole | |
| 116 | 10928897 | Orifice cover, round | |
| 117 | 10662942 | Plate, retaining | |
| 125 | 11259437 | shaft baffle | |
| 126 | A820601040265 | Pallet | |
| 127 | 11259327 | lock pin | |
| 128 | A820404000106 | Bush, copper | |
| 132 | A820301015244 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
