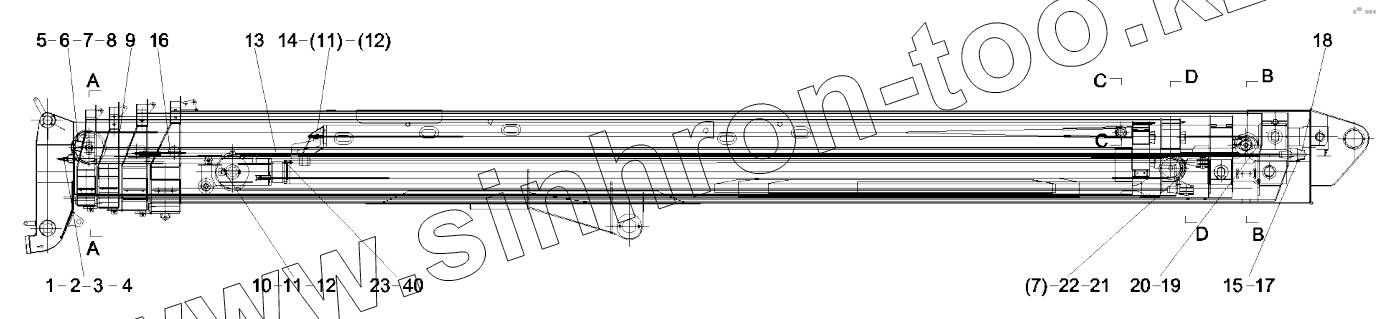

Каталог запасных частей к технике: SANY QY50CS93. 10649855 Telescoping mechanism

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

11

12

12

13

14

15

16

17

18

19

20

21

22

23

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10130780		Withdrawing rope, boom, 5th
2	A210319000005		Nut
3	A210307000005		Nut
4	A210405000008		Washer
5	10048450		Cover, Left
6	A210111000089		Bolt
7	A210401000017		Washer
8	A210405000007		Washer
9	10212934		Extending, rope, boom, 5th
10	10649337		Bracket assy, guide wheel
11	A210204000232		Screw
12	A210401000004		Washer
13	10583247		Extending rope, boom, 4th
14	10583572		Bracket, cylinder
15	A820301020848		Pin shaft
16	10130769		Withdrawing rope, boom, 4th
17	A210491000023		Pin
18	10084889		Bracket
19	10048536		Cover, pulley
20	A210111000088		Bolt
21	11264966		Pulley shell
22	A210111000092		Bolt
23	A210401000006		Washer
40	A210204000260		Screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
