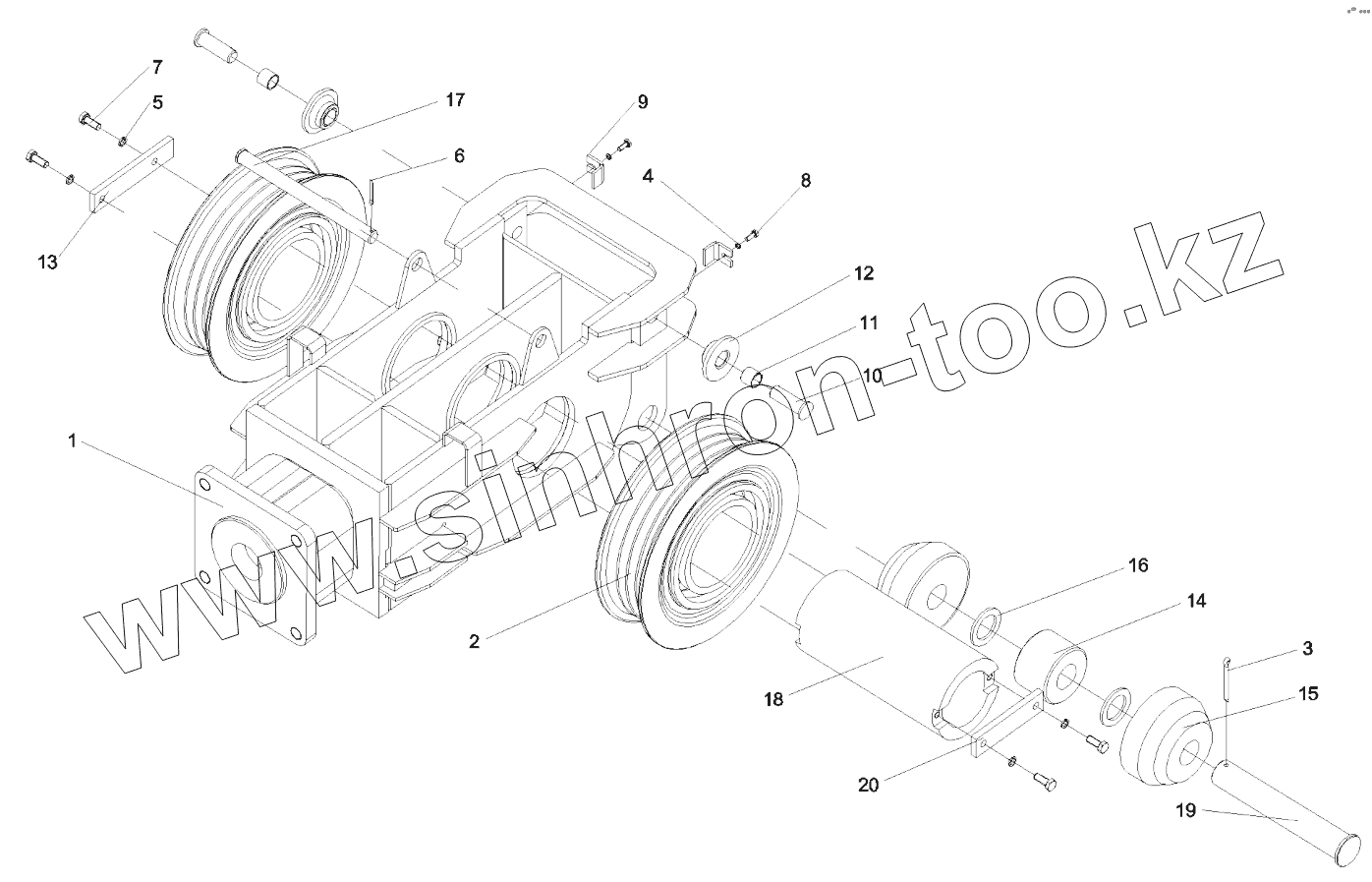

Каталог запасных частей к технике: SANY QY50CS93. 10649337 Bracket assy, guide wheel

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 10587472 Bracket, guide wheel
2 10587474 Pulley assy
3 A210491000023 Pin
4 A210401000016 Washer
5 A210401000001 Washer
6 A210491000016 Pin
7 A210111000018 Bolt
8 A210111000079 Bolt
9 10048498 Plate, catch
10 10048499 Shaft
11 10048500 Sleeve
12 10048501 Roller
13 10048502 Plate, retaining
14 10048503 Roller 1
15 10048504 Roller 2
16 10048506 Ring, spacer
17 10587448 Pin shaft
18 10587463 Pin shaft
19 A820301021240 Pin shaft
20 A820101322910 Plate, retaining
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
