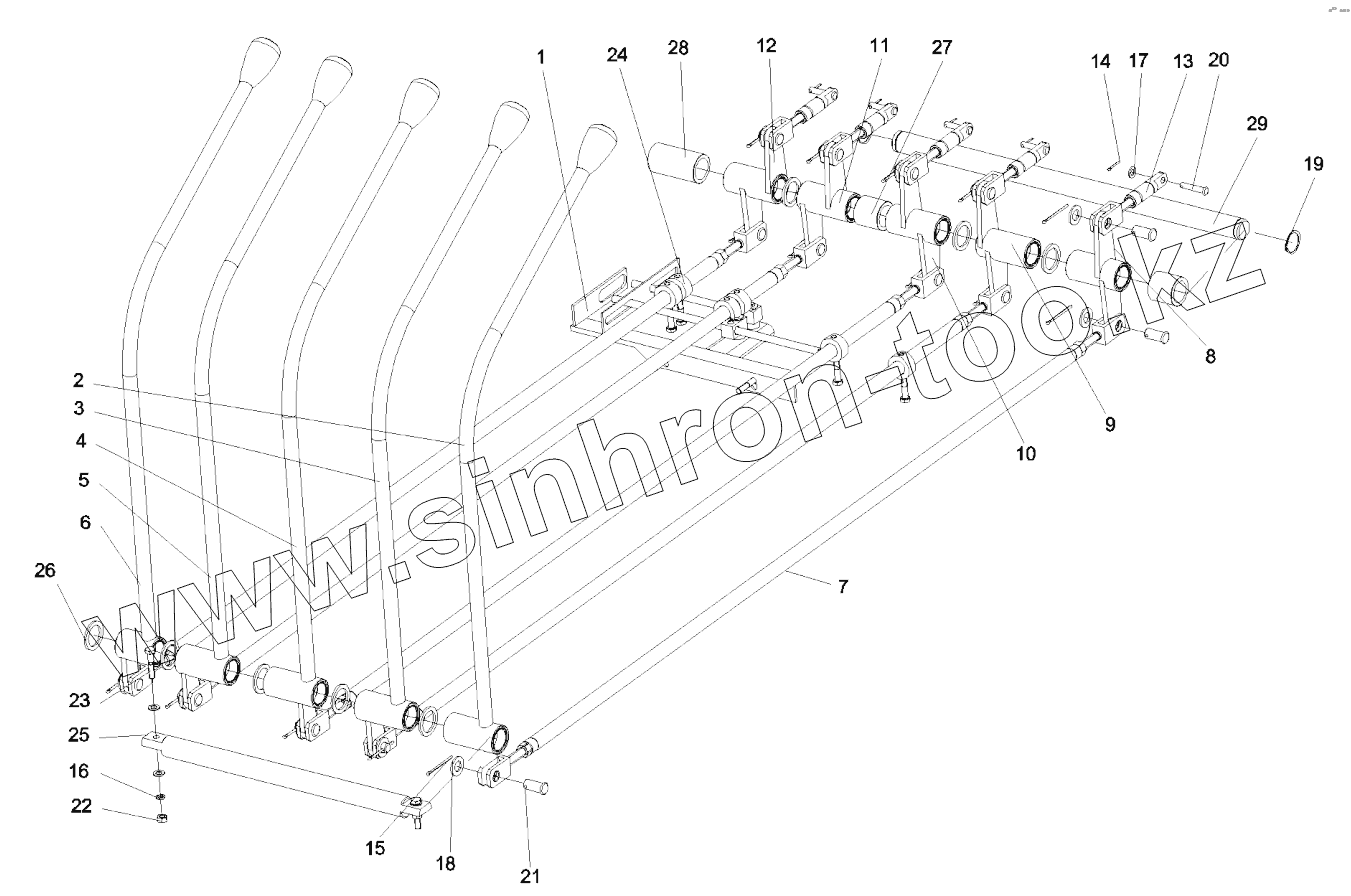

Каталог запасных частей к технике: SANY QY50CS93. 10452422 Operation device assy

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	10225860		Protection device
2	10452429		Control lever assy, 1
3	10452432		Control lever assy, 2
4	10452434		Control lever assy, 3
5	10452436		Control lever assy, 4
6	10452439		Control lever assy, 5
7	10452440		Balanced rod assy, two-force
8	10452448		Rod, 1
9	10452449		Rod, 2
10	10452450		Rod ,3
11	10452451		Rod, 4
12	10825103		Rod, 5
13	10452454		Push & pull rod subassy
14	A210491000007		Pin
15	A210501000007		Pin
16	A210401000017		Washer
17	A210405000007		Washer
18	A210405000002		Washer
19	A210414000006		Ring, retainer
20	A210508000006		Shaft, pin
21	21006468		Shaft, pin
22	A210307000012		Nut
23	A210111000093		Bolt
24	10240981		Sleeve
25	10452418		Shaft
26	10452419		Ring, retaining, copper
27	10452420		Spacer
28	10832642		Spacer
29	10452421		Shaft, 2

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
